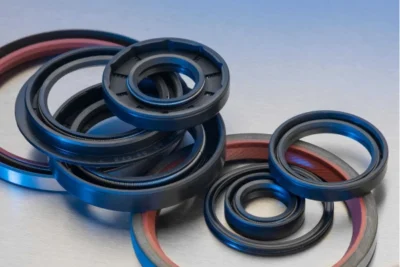

اورینگ و پکینگ

اورینگ‌ها از نظر تیپ (نوع طراحی و پروفیل) به دسته‌های مختلفی تقسیم می‌شوند که هر کدام برای کاربردهای خاصی طراحی شده‌اند. در زیر رایج‌ترین انواع تیپ اورینگ‌ها را بر اساس شکل مقطعو کاربرد ویژه توضیح می‌دهم:

۱. اورینگ استاندارد (Standard O-Ring)

شکل مقطع: گرد (دایره‌ای)
کاربرد: متداول‌ترین نوع اورینگ برای آب‌بندی ایستا (استاتیک) و دینامیک (حرکتی) در فشارهای معمولی.
محدودیت: در فشارهای بسیار بالا (بالای ۵۰۰ بار) ممکن است دچار اکستروژن (خروج از جایگاه) شود.

۲. اورینگ مربعی (Square-Cut O-Ring / Quad-Ring)

شکل مقطع: مربع یا مستطیل(به جای دایره).
مزایا:
– مقاومت بالاتر در برابر اکستروژن (مناسب برای فشارهای فوق‌العاده بالا تا ۷۰۰ بار).
– سطح تماس بیشتر با فلنج‌ها → آب‌بندی بهتر.
کاربرد: سیستم‌های هیدرولیک فشار قوی، پرس‌ها، و اتصالات صنایع نفت و گاز.

۳. اورینگ X-Shaped (X-Ring)**

-شکل مقطع: صلیبی (✕)با چهار لبه آب‌بندی.
مزایا:
اصطکاک کمتر در کاربردهای دینامیک (طول عمر بالاتر).
کاهش احتمال نشتی در شرایط لرزش یا تغییر فشار.
کاربرد: پمپ‌ها، شیرآلات، و سیلندرهای هیدرولیک با حرکت رفت‌وبرگشتی.

۴. اورینگ پشت‌دار (Backup Ring)**

نوع تیپ: حلقه‌ای سخت‌تر (معمولاً از PTFE یا نایلون) که پشت اورینگ استاندارد** قرار می‌گیرد.
هدف:
جلوگیری از اکستروژن اورینگ در فشارهای بالا یا فاصله‌های بزرگ بین فلنج‌ها (Gap extrusion).
افزایش تحمل فشار تا ۱۰۰۰ بار.
کاربرد: سیستم‌های فشار فوق‌بالا (مخازن تحت فشار، تجهیزات صنعتی).



۵. اورینگ متقاطع (Cammed O-Ring)

طراحی: اورینگ استاندارد با ساختار داخلی فلزی یا پلیمری برای افزایش استحکام.
مزیت: حفظ شکل اولیه در فشارهای متغیر و دمای بالا.
کاربرد: اتصالات لوله‌کشی در صنایع شیمیایی و هوافضا.

۶. اورینگ‌های پرشده (Loaded O-Rings)

تیپ: اورینگ‌هایی که با مواد مقاوم به سایش(مثل PTFE، گرافیت یا دی‌سولفید مولیبدن) پر شده‌اند.
مزیت: کاهش اصطکاک و افزایش مقاومت در برابر سایش.
کاربرد: شیرآلات صنعتی، کمپرسورها و محیط‌های با ذرات ساینده.

۷. اورینگ‌های مخصوص (Specialty O-Rings)

اورینگ ضد اشتعال (Fire-Resistant): از جنس FKM یا EPDM با فرمولاسیون ویژه برای مقاومت در برابر آتش.
اورینگ خلأ (Vacuum O-Ring): از جنس سیلیکون
یا فلوروسیلیکون برای آب‌بندی در محیط‌های خلأ بالا.
اورینگ غذایی (FDA-Compliant): از جنس سفید سیلیکون یا EPDMبدون مواد سمی (مطابق استاندارد FDA)

بیرینگ مارکت

در زمینه اورینگ‌های کارد (O-Ring) سه جنبه اصلی وجود دارد: **انواع کارد (استانداردها)سایزبندی نمادها، و انواع جنس‌ها. در زیر به تفکیک توضیح داده شده‌اند

۱. انواع کارد (استانداردهای اورینگ)

اورینگ‌ها بر اساس استانداردهای جهانی دسته‌بندی می‌شوند. دو سیستم اصلی وجود دارد:

استاندارد AS568 (آمریکایی):

پرکاربردترین استاندارد در صنایع.
اورینگ‌ها با یک کد عددی ۳ رقمی** (مانند ۲۱۴ ؛۳۲۰) شناسایی می‌شوند.
– قطر داخلی (ID)، قطر مقطع (CS) و تلرانس‌ها بر اساس این کد تعریف می‌شوند.

استاندارد ISO 3601 (متریک):

– رایج در اروپا و صنایع بین‌المللی.
– سایزبندی بر اساس قطر داخلی (mm)و ضخامت مقطع (mm) (مثلاً ۳۰x۲.۵).
– شامل کلاس‌های دقت **A** (تلرانس بسته) و **B** (تلرانس باز) است.



انواع جنس‌ها (متریال)

جنس اورینگ بر اساس مقاومت شیمیایی، دما و فشار انتخاب می‌شود. رایج‌ترین مواد:

NBRنیتریل بوتادین

محدوده دمایین ۴۰°C تا ۱۲۰°C
روغن‌ها، سوخت‌ها، آب | سیستم‌های هیدرولیک، خودرو |

FKM (وایتون) فلوروکاستومر

محدوده دمایی۲۰°C تا ۲۰۰°C
مواد شیمیایی، حلال‌ها، نفت | صنایع شیمیایی، نفت و گاز

EPDMاتیلن پروپیلن

محمدوده دمایی۵۰°C تا ۱۵۰°C
آب داغ، بخار، سیالات قطعات | تاسیسات گرمایشی، سیستم‌های آب

Silicone (VMQ) سیلیکون

محدوده دمایی ۶۰°C تا ۲۳۰°C
گرما، ازن، UV صنایع غذایی، پزشکی، الکترونیک |
PTFE (تفلون) پلی تترا فلورو اتیلن

محدوده دمایی ۲۶۰°C تا ۲۶۰°C

خورنده‌ها، سایش | محیط‌های خورنده، خلوص بالا

نکات کلیدی برای انتخاب اورینگ:

۱. دما و فشار: جنس باید با دمای عملیاتی و فشار سیستم سازگار باشد.
۲. سیال کاری: اورینگ نباید توسط سیال (روغن، سوخت، اسید) تخریب شود.
۳. سایز دقیق: تلرانس‌های استاندارد (AS568 یا ISO) را رعایت کنید.
۴. کاربرد خاص: برای محیط‌های خورنده از FKM یا PTFE، برای غذا/دارو از Silicone یا EPDM استفاده کنید.

نکات انتخاب تیپ مناسب اورینگ:

۱. فشار کاری:
– فشار پایین → اورینگ استاندارد.
– فشار بالا → مربعی یا اورینگ + Backup Ring**.
۲. نوع حرکت:
– دینامیک (حرکتی) → X-Ring یا اورینگ‌های پرشده.
– ایستا (استاتیک) → استانداردیا مربعی. > آقا جانی: ۳. فضای نصب:
– فاصله بین فلنج‌ها کم → اورینگ استاندارد.
– فاصله زیاد → Backup Ring ضروری است.
