تسمه



انواع تسمه ساختار فنی کاربرد اصلی

۱. تسمه‌های انتقال قدرت (Power Transmission Belts)

تسمه‌های V شکل (V-Belts):
سطح مقطع ذوزنقه‌ای،لاستیک تقویت‌شده با الیاف مناسبپلی‌استر انتقال گشتاور بالا با اصطکاک بهینه.
انواع:
1.کلاسیک: استاندارد برای موتورهای صنعتی .

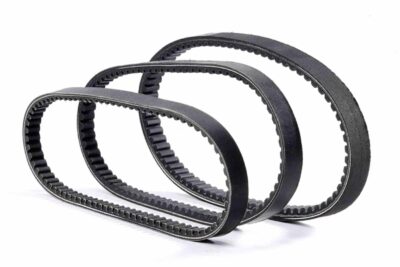

2.دندانه‌دار (Cogged): انعطاف‌پذیری بیشتر و اتلاف حرارتی کمتر .
– 3.تسمه‌های باریک (Narrow): تحمل بار بیشتر در فضای محدود .

کاربرد: کمپرسورها، پمپ‌های آب، ماشین‌آلات کشاورزی .

نمادهای تسمه‌های انتقال نیرو:
الف) تسمه‌های V شکل (V-Belt)
قالب کد: ترکیبی از حروف و اعداد (مثل A68 یا SPZ1120).
‌ حرف اول: نشان‌دهنده پروفیل تسمه (عرض و ارتفاع):
سایز استاندارد (رده A تا D)
A
B
C
D
سایز باریک (نوع اروپایی)
SPZ
SPA
SPB
SPC
اعداد بعدی: طول تسمه بر حسب میلی‌متر یا اینچ .

تسمه تایمینگ:

انواع:
HTD: مقاوم در دمای بالا (تا 200°C) با جنس سیلیکون .
RPP: طراحی دندانه‌ای قوس‌دار برای دقت بالا .
MEGASYNC™ Gold2: مقاوم در برابر استاتیک با روکش نایلونی .

کاربرد: موتورهای خودرو، چاپگرهای صنعتی، ربات‌یک .
نماد تسمه‌های تایمینگ (Timing Belt)
قالب کد: ترکیبی از حروف و اعداد (مثل `640-8MX-12`).

بیرینگ مارکت

قسمت اول (عدد): طول تسمه یا تعداد دنده‌ها (مثلاً 640 میلی‌متر).
قسمت دوم (حروف) نوع گام دنده‌ها:
MXL (گام ۲.۰۳۲ میلی‌متر)
XL(۵.۰۸ میلی‌متر)
L(۹.۵۲۵ میلی‌متر)،
H (۱۲.۷ میلی‌متر).
8MX: گام ۸ میلی‌متر با پروفیل MX.
– **قسمت سوم (عدد): عرض تسمه (مثلاً `12` میلی‌متر) .

حروف پایانی: جنس مواد:
G: نئوپرن + فایبرگلاس.
UP: پلی‌اورتان + پلی‌استر.
US: اورتان + سیم استیل .



تسمه‌های تخت (Flat Belts):

– سطح صاف و بدون دندان، مناسب انتقال قدرت در سرعت‌های بالا و مسافت‌های طولانی.
جنس: چرم، پلی‌اورتان، یا لاستیک .
کاربرد: دستگاه‌های چوب‌بری، خطوط تولید قدیمی .



تسمه‌های گرد (Round Belts):
– مقطع دایره‌ای، برای انتقال نیروی سبک.
جنس: پلاستیک، لاستیک، یا فلز .
کاربرد: پروژکتورها، ماشین‌های خیاطی .

تسمه آجدار (Ribbed Belt):شیارهای طولی – لاستیک آنتی‌استاتیک کمپرسورها، ماشین‌های لباسشویی، سیستم‌های با نویز پایین

تسمه‌های شیاری (Poly-V Belt) :

– ترکیب چند شیار V شکل روی یک تسمه باریک.
ویژگی: انتقال قدرت بالا با لرزش کم، مناسب پولی‌های کوچک .
مثال: ConveyXonic® برای نوارهای نقاله با قابلیت خمش دوطرفه .
-انواع قالب کد تسمه های شیاری `XPXYYYY
برای مثال
(مثل `6PK1003`).
قسمت اول (6Pk) : تعداد شیارها (۶ شیار) و نوع پروفیل (PK).
قسمت دوم (`1003`) : طول تسمه بر حسب میلی‌متر (۱۰۰۳ میلی‌متر) .

تسمه‌های ترکیبی (Hybrid):

ERO JOIN:
ترکیب مزایای زنجیر و تسمه (مصرف انرژی کم + تحمل بار)

2.تسمه‌های نقاله (Conveyor Belts)
پلی‌یورتان (PU): مقاوم در برابر چربی و روغن – صنایع غذایی و دارویی

لاستیکی تحمل بارهای سنگین – معادن و صنایع سیمان

PVC: مقاوم در برابر رطوبت – خطوط بسته‌بندی و نانوایی

مدولار: قابل شست‌وشو – صنایع غذایی با نیاز به بهداشت بالا

جنس و تکنولوژی ساخت مواد اولیه کلیدی:
لاستیک طبیعی صنعتی: انعطاف‌پذیری بالا + مقاومت سایشی متوسط

پلی‌یورتان (PU):

مقاومت شیمیایی عالی در برابر روغن‌ها و حلال‌ها
دمای کاری: ۶۲- تا ۹۴+ درجه سانتی‌گراد
کِولارفایبرگلاس: افزایش استحکام کششی تا ۱۵۰۰ نیوتن میلی‌متر
پلی‌کلروپرن: پایه اصلی تسمه‌های آجدار – مقاوم در برابر الکتریسیته ساکن

معدنی: ضد حرارت (تا 400°C) یا ضد روغن .

فلزی: فولاد ضدزنگ برای کوره‌ها یا خطوط پخت .

تسمه‌های تایمینگ نقاله:
-دارای دندان برای انتقال دقیق مواد (مثال: تسمه‌های MEGALINEAR XMD با قابلیت تشخیص فلزی) .

نمادهای تسمه‌های نقاله (Conveyor Belts)
رنگ‌ها: معمولاً بدون نماد خاص، اما در صنایع غذایی از رنگ‌های استاندارد استفاده می‌شود:
– سبز/آبی: تماس مستقیم با مواد غذایی (جنس PVC یا PU).
– مشکی/طوسی: مقاوم در برابر سایش (لاستیک) .
کدهای فنی: اغلب شامل جنس، ضخامت و مقاومت کششی (مثلاً EP400/3 به معنای پلی‌استر با استحکام ۴۰۰ نیوتن بر میلی‌متر و ۳ لایه).

فناوری‌های نوین:
روکش‌های پارچه‌ای: کاهش اصطکاک و افزایش عمر در تسمه‌های نقاله
الیاف پلی‌استر هسته‌ای: جلوگیری از کشیدگی (خزش) در تسمه‌های تایمینگ



خرابی‌های رایج و راهکارهای پیشگیرانه تسمه ها

لغزش تسمه: صدای سوت یا کاهش RPM علت: کشش نامناسب یا روغن‌خوردگی

ترک‌های عرضی: قرارگرفتن در معرض ازن > آقا جانی: یا حرارت بالا

پارگی دندانه‌ها (تایمینگ): فرسودگی یا نصب نادرست

راهکارهای نگهداری:
بازرسی ماهانه:
بررسی ترک‌ها با ذره‌بین UV

اندازه‌گیری کشش با تنسومتر(حد مجاز: ±۵٪ نیروی توصیه‌شده)
تمیزکاری اصولی:
– استفاده از محلول‌های اختصاصی (مانند BP-200)
– پرهیز از حلال‌های خورنده
تعویض دوره‌ای:
– تسمه تایمینگ: هر ۱۰۰,۰۰۰ کیلومتر در خودروها
– تسمه‌های صنعتی: پس از ۵,۰۰۰ ساعت تعویض شود

نکات کلیدی در تفسیر نمادها

1. تولیدکنندگان مختلف، استانداردهای متفاوتی دارند(مثلاً سیستم متریک vs اینچی) .
2. حروف پایانی ممکن است نشان‌دهنده مواد خاص (مثل مقاومت در برابر روغن یا حرارت) باشد.
3. رنگ‌ها در تسمه‌های تایمینگ** ممکن است نشان‌دهنده ترکیبات مواد باشد:
– مشکی: لاستیک طبیعی (مقاومت حرارتی بالا).
– سفید: پلی‌اتیلن (ضد الکتریسیته) .
4. استانداردهای بین‌المللی: – ISO 5296 (تسمه‌های تایمینگ).
– DIN 7753 (تسمه‌های V شکل) .

نمونه ای از برندهای معتبر جهانی:

1.Gates آمریکا
مقاومت حرارتی فوق‌العاده
تسمه‌های تایمینگ PowerGrip®

2.Bando: ژاپن
انعطاف‌پذیری در سرعت‌های بالا
تسمه‌های آجدار Sunline

3.Contitech** | آلمان
دقت انتقال نیرو ±۰.۰۱mm
تسمه‌های نقاله Systermine

4.Optibelt آلمان |
عمر ۲ برابری در بارهای دینامیک تسمه‌های SK حرفه‌ای

5.Dongil کره‌جنوبی
قیمت رقابتی تسمه‌ Superstar

معیارهای انتخاب تسمه صنعتی:

بار مکانیکی: بار سبک → تسمه‌های گرد؛ بار سنگین → تسمه‌های V شکل یا تایمینگ .
دقت انتقال: سیستم‌های زمان‌بندیشده (مثل موتور خودرو) → تسمه تایمینگ .
محیط کار:
– دمای بالا → نئوپرن یا سیلیکون .
– تماس با غذا → PVC یا PU سفید .
فضای نصب: محدود → پلی‌V یا تسمه‌های باریک .
