بلبرینگ تماس زاویه ای FAG
مشخصات بلبرینگ تماس زاویه ای FAG
انواع بلبرینگ تماس زاویه ای FAG
بلبرینگ تماس زاویه ای FAG
بلبرینگ تماس زاویه ای FAG، دارای هندسه بهبود یافته و سطوح بهینه شده است که این موضوع، افزایش قابل توجهی در مقدار حدی بار خستگی بلبرینگ تماس زاویه ای FAG فراهم می کند. به منظور آشنایی آسان با بلبرینگ تماس زاویه ای FAG ، راحت ترین اقدام، شناخت انواع آن است که درک اطلاعات مربوط به بلبرینگ تماس زاویه ای اف آ گ را امکان پذیر می سازد.
انواع بلبرینگ تماس زاویه ای FAG به دسته های زیر تقسیم بندی می شوند :
Single row angular contact ball bearings (بلبرینگ تماس زاویه ای تک ردیفه)
Double row angular contact ball bearings (بلبرینگ تماس زاویه ای دو ردیفه)
Axial angular contact ball bearings (بلبرینگ تماس زاویه ای محوری )

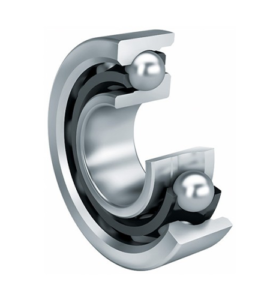

بلبرینگ تماس زاویه ای تک ردیفه FAG
بلبرینگ تماس زاویه ای FAG مدل تک ردیفه، واحدی با رینگ های داخلی و خارجی جامد و مجموعه های ساچمه و قفس با قفس های پلی آمید، ورق فلزی یا برنجی می باشد. مسیر های رینگ داخلی و خارجی در امتداد محور بلبرینگ از یکدیگر جدا می شوند و این بلبرینگ ها در طرح های باز و آب بندی شده موجود هستند. این نکته را باید در نظر گرفت که امکانات تنظیم زاویه ای آن ها بسیار محدود است .

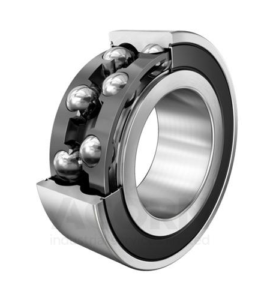

بلبرینگ تماس زاویه ای دو ردیفه FAG
بلبرینگ تماس زاویه ای FAG دو ردیفه نیز واحدی با رینگ های داخلی و خارجی جامد و مجموعه های ساچمه و قفس با قفس های پلی آمید، برنج یا ورق فولادی است که ساختار آن ها شبیه به یک جفت بلبرینگ تماس زاویه ای FAG تک ردیفه در آرایش O است، اما تا حدی باریک تر هستند. آن ها در اندازه زاویه تماس و طراحی رینگ های بلبرینگ متفاوت هستند. بلبرینگ تماس زاویه ای FAG مدل دو ردیفه، در طرح های باز و آب بندی شده موجود می باشد و با توجه به فرآیند های ساخت مورد استفاده، بلبرینگ های نوع های باز می توانند در رینگ خارجی فرورفتگی هایی برای کاسه نمد یا سپر ایجاد کنند. بلبرینگ های آب بندی شده بدون نیاز به تعمیر و نگهداری هستند و بنابراین ترتیبات بلبرینگ های اقتصادی را تسهیل می کنند. همانند بلبرینگ تماس زاویه FAG تک ردیفه امکانات تنظیم زاویه ای بلبرینگ، بسیار محدود است .

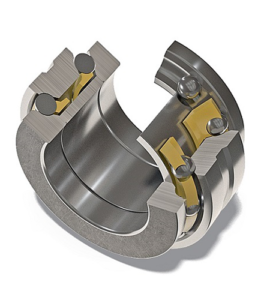

بلبرینگ تماس زاویه ای محوری FAG
بلبرینگ تماس زاویه‌ای FAG مدل دو جهته، بلبرینگی دقیق و با تحمل محدود به کلاس SP است. آن ها شامل واشر های مکان یابی شفت جامد، حلقه های فاصله دهنده، واشر های مکان یابی و مجموعه های ساچمه و قفس با قفس های برنجی جامد هستند. قطعات بلبرینگ با یکدیگر مطابقت دارند و می توان آن ها را جداگانه نصب کرد، اما نباید با قطعات بلبرینگ های هم اندازه تعویض شوند .
