رولبرینگ استوانه ای FAG

رولبرینگ استوانه ای   FAG

مشخصات  رولبرینگ استوانه ای FAG

• کشور سازنده : آلمان
• جنس : فولاد ضد زنگ

انواع رولبرینگ استوانه ای  FAG

• رولبرینگ استوانه ای FAG کامل با شیار های رینگی
• رولبرینگ استوانه ای FAG محوری یا کف گرد
• رولبرینگ های استوانه ای FAG کم اصطکاک
• رولبرینگ های استوانه ای FAG دقت بالا
• رولبرینگ استوانه ای FAG همراه قفس
• رولبرینگ استوانه ای FAG کامل

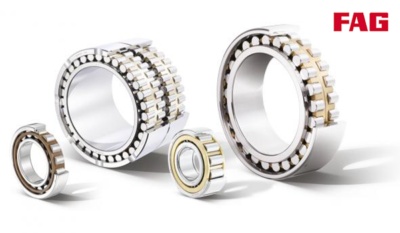

رولبرینگ استوانه ای FAG

رولبرینگ‌ استوانه ‌ای FAG قطعاتی هستند که شامل رینگ ‌های داخلی و خارجی و مجموعه‌ های غلتکی و قفس استوانه ‌ای می باشند. رینگ های خارجی دارای دنده های سفت و سخت در دو طرف یا بدون دنده و رینگ های داخلی شامل یک یا دو دنده سفت هستند و یا کلا بدون دنده طراحی شده اند. مزیت قفس فنی رولبرینگ استوانه ای FAG این است که از تماس غلتک های استوانه ای با یکدیگر در هنگام نورد جلوگیری می کند. شرکت رولبرینگ استوانه ای FAG با یا بدون قفس نیز تولید و به بازار صنعت عرضه می کند .

انواع رولبرینگ استوانه ای FAG به دسته های زیر تقسیم بندی می شوند :

• در ادامه این مطلب انواع رولبرینگ استوانه ای FAG از جمله رولبرینگ استوانه ای FAG همراه قفس، رولبرینگ های استوانه ای FAG محوری یا کف گرد، رولبرینگ های استوانه ای FAG کم اصطکاک، رولبرینگ های استوانه ای FAG دقت بالا، رولبرینگ استوانه ای FAG کامل، رولبرینگ استوانه ای FAG کامل با شیار های رینگی و ویژگی ها و کاربرد آنها را باهم مرور خواهیم کرد.
• Cylindrical roller bearing with cage(رولبرینگ استوانه ای همراه قفس )
• Axial cylindrical roller bearings (رولبرینگ استوانه ای محوری یا کف گرد )
• Low-friction cylindrical roller bearings(رولبرینگ های استوانه ای کم اصطکاک)
• High-precision cylindrical roller bearings (رولبرینگ های استوانه ای دقت بالا)
• Full-complement cylindrical roller bearing (رولبرینگ استوانه ای کامل )
• Full complement cylindrical roller bearing with snap ring grooves(رولبرینگ استوانه ای کامل با شیار های رینگی )

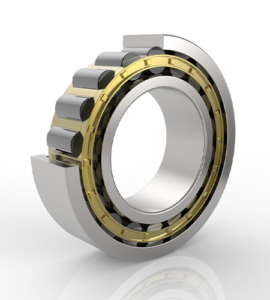

رولبرینگ استوانه ای FAG همراه قفس

این مدل از رولبرینگ‌ استوانه ‌ای FAG، دارای استحکام و ظرفیت حمل بار شعاعی بالایی هستند و به دلیل ساختار ساده و وزن کم، برای سرعت‌ های بالاتر نسبت به طرح ‌های کامل مناسب هستند. بلبرینگ های دارای پسوند E دارای مجموعه غلتکی بزرگتر می باشند و بنابراین برای ظرفیت حمل بار بسیار بالا طراحی شده اند.
رولبرینگ استوانه ای FAG در این مدل، قابلیت تفکیک شدن دارد و به همین دلیل جاگذاری و جداسازی آن آسان تر است که با این فرآیند می توان به هر دو رینگ رولبرینگ تناسب محکمی داد. رولبرینگ استوانه ای FAG تک ردیفه با قفس به صورت بلبرینگ های غیر مکان یابی، نیمه مکان یابی و مکان یابی موجود می باشند .

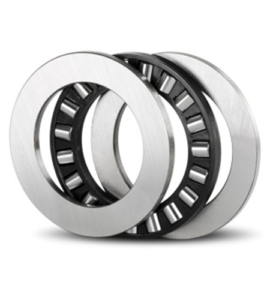

رولبرینگ استوانه ای FAG محوری یا کف گرد

رولبرینگ استوانه ای FAG مدل محوری، مجموعه غلتک و قفس استوانه ای محوری، واشر های مکان یابی و واشر های مکان یابی شفت را ترکیب می کند. این رولبرینگ ها دارای ارتفاع مقطع محوری بسیار کم، ظرفیت بار بالا، استحکام بالا هستند و می توانند نیرو های محوری را در یک جهت پشتیبانی کنند .

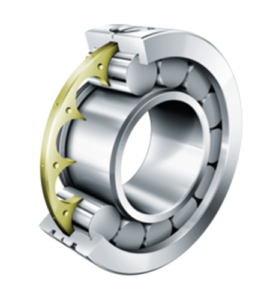

رولبرینگ های استوانه ای FAG کم اصطکاک

رولبرینگ استوانه ای LSL و ZSL با اصطکاک کم دارای طراحی تک ردیفی و خود نگهدار هستند و مطابق با سری ابعاد ۲۳ کاتالوگ FAG هستند. این رولبرینگ ها دارای رینگ های خارجی جامد با دو دنده اند، در حالی که رینگ های داخلی دارای یک دنده می باشند. رینگ داخلی قابل جابجایی است و بنابراین امکان نصب راحت تر این نمونه رولبرینگ استوانه ای FAG را فراهم می کند. قفس ‌های دیسکی یا اسپیسر ها از تماس غلتک‌ های استوانه ‌ای با یکدیگر در هنگام نورد جلوگیری می ‌کنند .



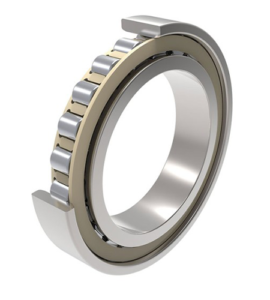

رولبرینگ های استوانه ای FAG دقت بالا

رولبرینگ استوانه ای FAG در این طرح، بلبرینگ های دقیق دو ردیفه برای ماشین ابزار هستند. آن ها ترکیب بلبرینگ های با دقت بالا و صلب را به صورت شعاعی اجازه می دهند و اصولاً برای پشتیبانی شعاعی برای دوک های اصلی استفاده می شوند. این مدل رولبرینگ استوانه ای FAG، شامل رینگ های خارجی جامد بدون دنده، رینگ های داخلی جامد با سه دنده و مجموعه غلتکی و قفس استوانه ای با قفس های برنجی جامد است. برای تنظیم بهینه فاصله داخلی شعاعی، رینگ داخلی دارای یک سوراخ مخروطی با نسبت ۱.۱۲ است. رولبرینگ‌ های استوانه ‌ای قابل تفکیک اند و به همین دلیل راحت ‌تر نصب و جدا می ‌شوند. با این فرآیند می توان به هر دو رینگ بلبرینگ تناسب محکمی داد  .

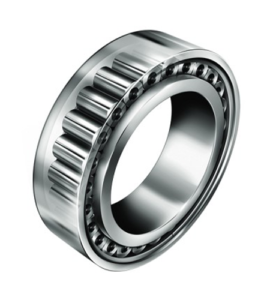

رولبرینگ استوانه ای FAG کامل

رولبرینگ استوانه‌ ای کامل شامل رینگ های خارجی و داخلی جامد و غلتک ‌های استوانه ‌ای هدایت ‌شونده دنده ‌ای می باشند. از آن جایی که این رولبرینگ ها دارای بیشترین تعداد ممکن المان ‌های نورد هستند، ظرفیت حمل بار شعاعی بسیار بالایی دارند، استحکام بالایی دارند و برای طراحی ‌های به خصوص فشرده مناسبند. با این حال، به دلیل شرایط سینماتیکی خود، نمی توانند به سرعت های بالایی که هنگام استفاده از غلتک استوانه ای با قفس ممکن است، دست یابند. رولبرینگ استوانه ای FAG کامل به صورت بلبرینگ های غیر مکان یابی، نیمه مکان یابی و مکان یابی و همچنین در طرح های تک ردیفه و دو ردیفه موجود می باشند .

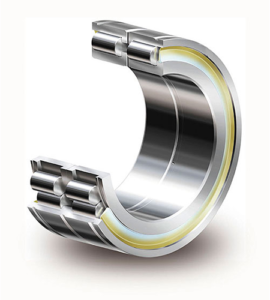

رولبرینگ استوانه ای FAG کامل با شیار های رینگی

رولبرینگ استوانه ‌ای FAG با شیار های رینگی محکم، واحد های دو ردیفه کامل و متشکل از رینگ های خارجی و داخلی جامد با دنده ‌ها، غلتک ‌های استوانه‌ ای هدایت دنده و کاسه نمد های آب ‌بند هستند. رینگ های خارجی دارای شیار های محکم برای نگه داشتن رینگ ها هستند و رینگ های داخلی به صورت محوری تقسیم شده اند، به طوری ۱ میلی متر پهن تر از رینگ های خارجی اند و توسط یک نوار فولادی نورد شده در کنار هم نگه داشته می شوند. این رولبرینگ ها بسیار صلب هستند و می توانند نیرو های محوری را در هر دو جهت و همچنین نیرو های شعاعی بالا را پشتیبانی کنند. با توجه به طراحی کامل آن ها، رولبرینگ استوانه ای FAG در این مدل، دارای حداکثر تعداد ممکن المان های نورد هستند و بنابراین دارای حداکثر بار پایه دینامیکی و استاتیکی هستند. با این حال، به دلیل شرایط سینماتیکی، سرعت بالایی را که هنگام استفاده از غلتک استوانه ای با قفس ممکن است، به دست نمی آورند. با توجه به شیار های موجود در رینگ های خارجی، رینگ های بلبرینگ را می توان به راحتی به صورت محوری قرار داد. بنابراین این رولبرینگ ها برای ترتیبات بلبرینگی کابل و قرقره بسیار مناسب هستند .
