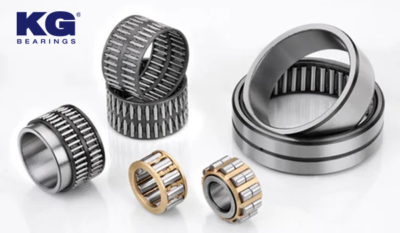

انواع رولبرینگ سوزنی kg
- قفس های سوزنی

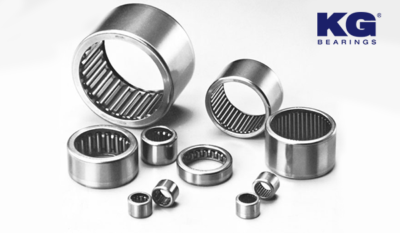

- بوش های سوزنی
- رولبرینگ های کامل سوزنی
سرعت کاری مجاز: ۳۳۰ to ۵۰۰۰۰ r/min
رولبرینگ سوزنی KG
رولبرینگ سوزنی KG نوع خاصی از رولبرینگ ها محسوب می شود که از غلتک ها یا رولر های استوانه ای بلند و نازک شبیه سوزن استفاده می کند؛ رولبرینگ سوزنی KG دارای غلتک هایی می باشد که دارای طول حداقل چهار برابر بیشتر از قطر خود هستند؛ این سری از بلبرینگ KG استحکام زیادی دارند و از این رو می توانند شافت بزرگ تر و سفت تر را در یک برنامه خاص کنترل کنند.
این رولبرینگ ها ظرفیت حمل بار بالاتری نسبت به بلبرینگ های تک ردیفه یا غلتکی با قطر خارجی یکسان، دارند؛ گاهی اوقات، برای صرفه جویی در فضا، حلقه داخلی ممکن است حذف شود و غلتک های سوزنی مستقیماً روی شفت حرکت کنند و با توجه به تولید رولبرینگ سوزنی KG در مدل های مختلف امکان خرید آن در این مدل ها نیز فراهم است.
بررسی اجزای یک رولبرینگ سوزنی KG
رولبرینگ سوزنی KG اجزای ضروری در ماشین آلات و تجهیزات مختلف به شمار می آید؛ از این رو شناخت اجزای تشکیل دهنده این قطعه در هنگام خرید رولبرینگ سوزنی KG بسیار حائز اهمیت است؛ پس بیایید بیشتر به اجزای اصلی این رولبرینگ دقت کنیم:
- رینگ خارجی: حلقه خارجی معمولاً بخش ثابت رولبرینگ سوزنی KG است و پشتیبانی و محفظه را برای سایر اجزا فراهم می کند؛ معمولاً از فولاد سخت شده برای تحمل بار های خارجی و اطمینان از ثبات ابعادی ساخته می شود.
- رینگ داخلی: حلقه داخلی بر روی محور دوار نصب می شود و وظیفه انتقال بار از عنصر دوار (مانند شفت) به غلتک ها را بر عهده دارد؛ مانند حلقه خارجی، آن نیز از فولاد با کیفیت بالا ساخته شده است و ممکن است مسیری برای حرکت غلتک های سوزن داشته باشد.
- رولر یا غلتک های سوزنی: غلتک های سوزنی عناصر حامل بار در یک رولبرینگ سوزنی کی جی هستند؛ این غلتک های استوانه ای و سوزنی شکل نسبت به طول خود قطر بسیار کم تری دارند و به آن ها اجازه می دهد تا بار های شعاعی بالا را به طور موثر تحمل کنند؛ آن ها در مسیر های حرکت حلقه های داخلی و خارجی غلت می زنند و بار را به طور مساوی توزیع می کنند.
- قفس: قفس یا نگهدارنده بخشی جدایی ناپذیر از رولبرینگ سوزنی KG است که برای حفظ فاصله و تراز مناسب غلتک های سوزنی کار می کند؛ از تماس مستقیم بین غلتک های مجاور جلوگیری می کند، اصطکاک و سایش را کاهش می دهد و در عین حال پایداری کلی رولبرینگ را نیز افزایش می دهد.
- مسیر های حرکت رولر ها: مسیر های حرکت کانال ها یا مسیر هایی شیار مانند در حلقه های داخلی و خارجی هستند؛ آن ها حرکت غلتک های سوزن را هدایت می کنند و اطمینان حاصل می کنند که در جای خود باقی می مانند و بار را به طور مساوی توزیع می کنند؛ شکل و طراحی این راهرو ها ممکن است بسته به کاربرد خاص و نوع رولبرینگ سوزنی متفاوت باشد.
- کاسه نمد و محافظ: رولبرینگ های سوزنی ممکن است دارای کاسه نمد یا محافظ هایی برای محافظت از اجزای داخلی در برابر آلاینده ها مانند گرد و غبار، خاک و رطوبت باشند؛ درزگیر ها محافظت بهتری را ارائه می دهند اما ممکن است اصطکاک را افزایش دهند، در حالی که محافظ ها در عین حفظ اصطکاک کمتر، محافظتی را ارائه می دهند.
