بلبرینگ کف گرد NACHI

بلبرینگ کف گرد   NACHI

مشخصات بلبرینگ کف گرد  NACHI

• کشور سازنده : ژاپن
• جنس : فولاد ضد زنگ

انواع بلبرینگ کف گرد NACHI

• بلبرینگ های کف گرد تک جهته
• بلبرینگ های کف گرد دو جهته
• بلبرینگ های تماس زاویه ای دو جهته
• بلبرینگ کف گرد بشکه ای

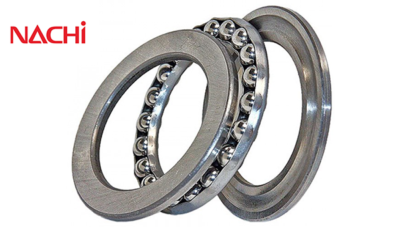

بلبرینگ کف گرد  NACHI

بلبرینگ کف گرد NACHI، بلبرینگ های دواری هستند که به طور خاص برای تحمل بار های محوری طراحی شده اند. به عبارت دیگر، آن ها می توانند همراه با قطعات ماشین بچرخند. بلبرینگ های کف گرد NACHI  در واقع به چرخش قطعات متحرک ماشین کمک می‌کنند. در واقع هنگامی که قطعات متحرک ماشین شروع به چرخش می کنند، در امتداد بلبرینگ کف گرد ناچی دور می زنند .

انواع بلبرینگ های کف گرد NACHI به دسته های زیر تقسیم بندی می شوند :

• Single direction thrust ball bearings (بلبرینگ های کف گرد تک جهته )
• Double direction thrust ball bearings (بلبرینگ های کف گرد دو جهته  )
• Double direction Thrust Angular Contact Ball Bearings-TAD (بلبرینگ های کف گرد تماس زاویه ای دو جهته )
• Single direction spherical Roller Thrust Bearings (رولبرینگ های کف گرد بشکه ای )

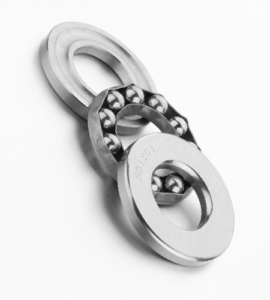

بلبرینگ کف گرد تک جهته NACHI

1. بلبرینگ کف گرد NACHI فقط برای تحمل بار های محوری طراحی شده اند.
2. بلبرینگ های کف گرد ناچی شامل ساچمه، نگهدارنده و واشر های شافت و محفظه هستند که دارای شیار هایی برای جایگیری ساچمه ها هستند.
3. بلبرینگ های کف گرد دو طرفه می توانند بار های دو طرفه را تحمل کنند.
4. بلبرینگ کف گرد NACHI با واشر محفظه کروی، می توانند از ناهماهنگی های استاتیکی جلوگیری کنند.

 مشخصات طراحی

بلبرینگ کف گرد NACHI شامل ساچمه، نگهدارنده، واشر های شافت و محفظه و دارای شیار هایی برای توپ ها هستند و فقط می توانند تحت بار های محوری قرار گیرند و از زمانی که قفس های پلی آمیدی به طراحی پا گذاشته اند و در ساختار بلبرینگ ها استفاده می شوند، سطح نویز و صدای بلبرینگ کف گرد NACHI به طور قابل توجهی بهبود یافته است .

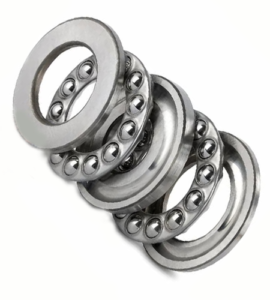

بلبرینگ های کف گرد دو جهته NACHI

1. حمل بار های محوری در هر دو جهت
2. این بلبرینگ از ۳ نوع حلقه واشر بلبرینگ شیاردار و ۲ نوع مجموعه قفس و ساچمه تشکیل شده است.
3. واشر های تنظیم کننده با شعاع سطح تراز شونده برای سهولت طراحی و نصب بر روی یک شانه محفظه در دسترس هستند.

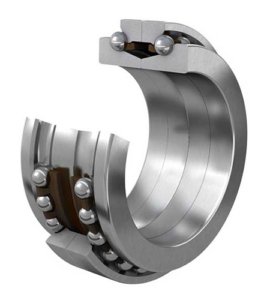

بلبرینگ های کف گرد تماس زاویه ای دو جهته NACHI

این نوع بلبرینگ کف گرد NACHI در اسپیندل های ماشین ابزار استفاده می شود. به دلیل داشتن زوایای تماس زیاد، بار های محوری بالایی را حمل می کند.

مشخصات طراحی

بلبرینگ کف گرد تماس زاویه ای NACHI یک بلبرینگ دو ردیفه با یک رینگ خارجی یک تکه است و مجموعه ساچمه ها به صورت یک بلبرینگ تماسی پشت به پشت با زاویه تماس بالا مرتب و چیده شده اند.

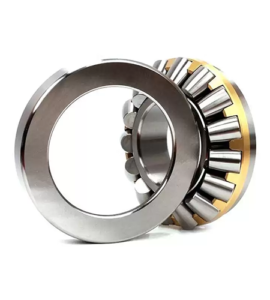

رولبرینگ های کف گرد بشکه ای

مسیر حرکت واشر محفظه از این نوع بلبرینگ کروی شکل است که مرکز شعاع آن بر روی محور بلبرینگ قرار دارد و طراحی رولبرینگ کف گرد بشکه ایNACHI   قابلیت خود تنظیم شدن رولبرینگ را فراهم می کند. زاویه تماس (α) تقریباً ۴۵ درجه است که رولبرینگ را قادر می سازد تا بار محوری و مقدار کمی از بار شعاعی را تحمل کند.

مشخصات طراحی

• حمل میزان بار های زیاد
• افزایش کم دما در سرعت های بالا
• میزان تولید صدا و نویز پایین
• دمای کارکرد (تا ۱۵۰ درجه سانتیگراد)
