رولبرینگ استوانه ای NACHI

رولبرینگ استوانه ای   NACHI

مشخصات  رولبرینگ استوانه ای NACHI

• کشور سازنده : ژاپن
• جنس : فولاد ضد زنگ

انواع رولبرینگ استوانه ای  NACHI

• رولبرینگ استوانه ای تک ردیفه
• رولبرینگ استوانه ای دو ردیفه

رولبرینگ استوانه ای NACHI

رولبرینگ استوانه ای NACHI، دارای ساده ترین نوع ساختار رولبرینگ های شعاعی است. رولبرینگ استوانه ای ناچی، اغلب در کاربرد های با سرعت بالا استفاده می شود و به دلیل اینکه رینگ داخلی، رینگ خارجی و غلتک ها در تماس خطی با هم هستند، این نوع بلبرینگ ظرفیت حمل بار شعاعی زیادی دارد. از آنجایی که رولبرینگ استوانه ای NACHI بار های محوری را تنها در حالت حرکت لغزشی بین انتهای غلتک ها و سطوح فلنج پشتیبانی می کند، بارگذاری محوری محدود شده است. البته از میزان اصطکاک کم بین غلتک ها و فلنج ها نیز نباید چشم پوشی کرد.

انواع رولبرینگ استوانه ای NACHI  به دسته های زیر تقسیم بندی می شوند :

• Single row Cylindrical Roller Bearings (رولبرینگ استوانه ای تک ردیفه )
• Double row Cylindrical Roller Bearings (رولبرینگ استوانه ای دو ردیفه )

رولبرینگ استوانه ای تک ردیفه  NACHI

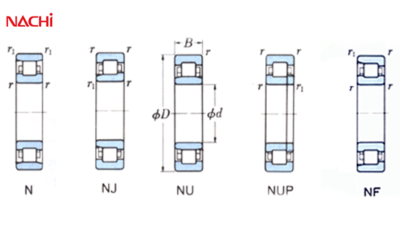

رولبرینگ استوانه ای تک ردیفه NACHI دارای شش سری مختلف به شرح زیر است:

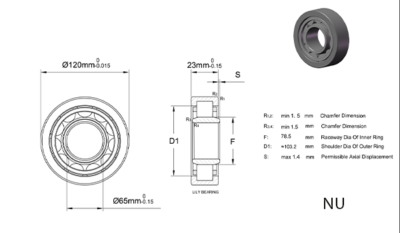

• ساختار های N,NU

بدون ظرفیت بار شعاعی به دلیل عدم وجود فلنج رینگ خارجی یا داخلی.

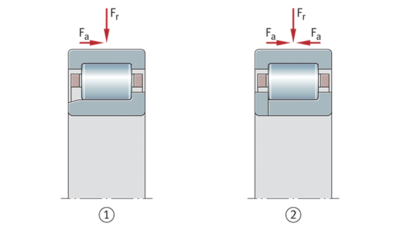

• ساختار های NF,NJ,NUH

ظرفیت بار شعاعی کم فقط در یک جهت با فلنج یکپارچه یا با نصب فلنج آزاد.

ساختار EG

• ظرفیت های باری بالاتر و استفاده از غلتک های بزرگ تر از غلتک های موجود در بلبرینگ های معمولی، ظرفیت تحمل بار رولبرینگ استوانه ای NACHI را به شدت افزایش می دهد. این افزایش ظرفیت بار، عمر باربری طولانی تری را فراهم می کند.
• افزایش دمای اندک و عملکرد بی صدا و مجهز به یک نگهدارنده پلی آمید که در به حداقل رساندن افزایش دما و تضمین عملکرد بی صدا در سرعت های کاری بالا بسیار موثر است.

رولبرینگ استوانه ای دو ردیفه NACHI

• رولبرینگ استوانه ای دو ردیفه NACHI بر خلاف گستردگی مدل تک ردیفه، تنها دارای دو دسته است:

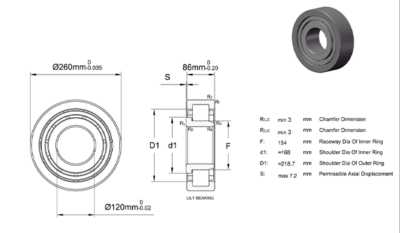

• ساختار های NN,NNU

این نوع رولبرینگ استوانه ای ناچی ظرفیت بار شعاعی زیادی دارد زیرا مسیر های حرکت و غلتک ها در تماس خطی با یکدیگر هستند.

از آنجایی که غلتک ها با دنده های رینگ داخلی یا خارجی هدایت می شوند، این نوع بلبرینگ می تواند عملکرد با سرعت بالا را تحمل کند .
