بلبرینگ تماس زاویه ای SKF
مشخصات بلبرینگ تماس زاویه ای SKF
انواع بلبرینگ تماس زاویه ای SKF

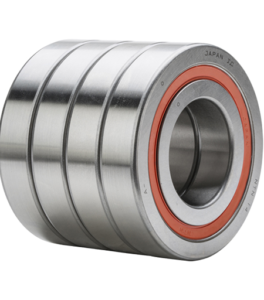

بلبرینگ تماس زاویه ای SKF
بلبرینگ های تماس زاویه ای SKF , نیرو های محوری را فقط فقط در یک جهت تحمل میکنند . سطوح غلتش در رینگ داخلی و خارجی بلبرینگ تماس زاویه ای SKF نسبت به یکدیگر در جهت محور بیرینگ جابه جا می شوند . بنابراین این بلبرینگ ها برای تحمل بار های ترکیبی محوری و شعاعی به طور همزمان طراحی شده اند .
با افزایش زاویه تماس، ظرفیت تحمل بار محوری بلبرینگ های تماس زوایه ای افزایش میابد. زاویه تماس به زاویه بین نقاط تماس ساچمه در محل گردش با صفحات انحنای داخلی و خط عمود برمحور بیرینگ گفته می شود.
انواع بلبرینگ های شیار عمیق SKF به دسته های زیر تقسیم بندی می شوند :
Single row angular contact ball bearings (بلبرینگ تماس زاویه ای تک ردیفه )
double row angular contact ball bearings (بلبرینگ تماس زاویه ای دو ردیفه )
four-point angular contact ball bearings (بلبرینگ تماس زاویه ای چهار نقطه ای )
بلبرینگ تماس زاویه ای تک ردیفه SKF
بلبرینگ تماس زاویه ای SKF مدل تک ردیفه میتواند بار های محوری را فقط در یک جهت تحمل کند . این نوع بلبرینگ ها معمولا در کنار بلبرینگ دوم نصب می شوند . حلقه های بلبرینگ های تماس زاویه ای دارای نشانه های بالا و پایین بوده و قابل جدا شدن نیستند . شانه ای پایین تعداد ساچمه های زیادی را در خود جای میدهد و باعث افزایش ظرفیت حمل بار می گردد . استاندارد طبقه بندی SKF ، بلبرینگ های تماس زاویه ای تک ردیفه را به دو سری 72 B(E) و 73 B(E) تقسیم میکند . بعضی سایز ها هم در سری 70 B موجود است .
بلبرینگ تماس زاویه ای دو ردیفه SKF
بلبرینگ تماس زاویه ای دو ردیفه SKF در طراحی به دو بلبرینگ تماس زاویه ای تک ردیفه در کنار هم مشابه است ، اما فضای محوری کمتری را اشغال می کند . این نوع میتواند بار های شعاعی را به خوبی بار های محوری در هر دو جهت تحمل کند . استاندارد طبقه بندی SKF ، بلبرینگ های تماس زاویه ای دو ردیفه را به سه سری 32 A ، 33 A و 33 D تقسیم می کند . بلبرینگ های سری 52 و 53 طبق استاندارد ABMA دیگر در SKF موجود نیستند و با سری های 32 و 33 بر اساس ISO جایگزین شده اند .
بلبرینگ تماس زاویه ای چهار نقطه ای SKF
بلبرینگ های تماس زاویه ای چهار نقطه ای SKF ، بلبرینگ های شعاعی تک ردیفه زاویه ای هستند که برای تحمل بار های محوری در هر دو جهت طراحی شده اند (برای یک بار محوری معین ، یک بار شعاعی محدود را نیز می تواند تحمل کند (نسبت بار ها )) . این نمونه بلبرینگ ها فضای محوری کمتری نسبت به بلبرینگ های دو ردیفه اشغال میکنند . رینگ داخلی دارای یک شکاف است که میتواند تعداد ساچمه های بیشتری را به منظور ظرفیت حمل بار بالاتر در خود جای دهد این بلبرینگ ها قابل جدا شدن هستند ، یعنی رینگ خارجی با مجموعه ساچمه و قفس را می توان به طور جداگانه از دو نیم حلقه داخلی نصب کرد .
هر دو نیم حلقه داخلی بلبرینگ های چهار نقطه ای SKF ، استفاده می شود ، بهبود میبخشد . علاوه بر این ، فرورفتگی ها میتوانند برای تسهیل در باز کردن قطعه از محل کار هم کاربرد داشته باشند .
استاندارد طبقه بندی SKF ، بلبرینگ های تماس زاویه ای چهار نقطه ای را به دو سری QJ 2 و QJ 3 تقسیم میکند .
