بلبرینگ خود تنظیم SKF

جهت دریافت مشاوره و ثبت سفارش میتوانید با کارشناسان ما در تماس حاصل کنید.

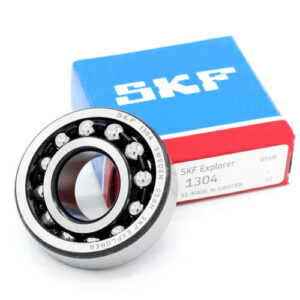

بلبرینگ خود تنظیم  SKF

مشخصات بلبرینگ خود تنظیم  SKF

  • کشور سازنده : سوئد
  • جنس : فولاد ضد زنگ

انواع بلبرینگ شیار عمیق SKF

  • بلبرینگ خود تنظیم ساده
  • بلبرینگ خود تنظیم با رینگ داخلی بلند
  • بلبرینگ خود تنظیم آب بندی شده

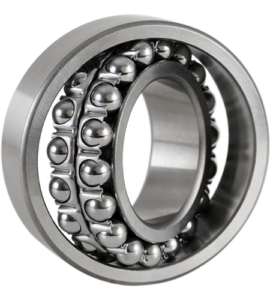

بلبرینگ خود تنظیم  SKF

بلبرینگ خود تنظیم SKF دارای دو ردیف ساچمه و یک محل کروی برای جای گیری آن ها در رینگ خارجی است و در دو حالت باز و آب بندی شده تولید می شود. بلبرینگ های خود تنظیم اس کا اف، در برابر انحراف زاویه ای شفت نسبت به محفظه حساس نیستند. این مجموعه از بلبرینگ های خود تنظیم، دارای اصطکاک کمتری نسبت به سایر بلبرینگ های غلتشی هستند که باعث کارکرد روان آن ها در سرعت های بالا می شود .

انواع بلبرینگ های خود تنظیم  SKF به دسته های زیر تقسیم بندی می شوند :

Basic design bearings(بلبرینگ های خود تنظیم ساده  )

Bearings with an extended inner ring (بلبرینگ های خود تنظیم با رینگ داخلی بلند)

Sealed self-aligning ball bearings (بلبرینگ های خود تنظیم آب بندی شده )

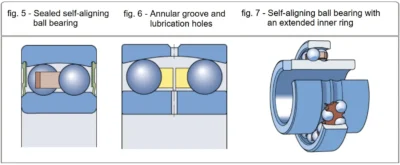

بلبرینگ خود تنظیم ساده SKF

بلبرینگ های خود تنظیم ساده SKF  با پوسته داخی استوانه ای در سایز های معین و با نسبت مخروطی 1,12  موجود هستند . بلبرینگ بزرگ در سری های 130 و 139 ، در اصل برای کارکرد های خاص مانند صنعت کاغذ سازی کاربرد دارند اما می توان از آنها در کارکرد هایی که اصطحکاک کم نسبت به ظرفیت حمل بار بالا ارجعیت دارد ، استفاده کرد . این بلبرینگ ها مجهز به شیار حلقوی و سه سوراخ روانکاری با فاصله مساوی در رینگ خارجی و شش سوراخ روانکاری با فاصله مساوی در رینگ داخلی هستند . ساچمه های بعضی از این بلبرینگ ها در سری های 12 و 13 ، نسبت به سطح کناری بلبرینگ دارای بیرون زدگی هستند که مقدار این بیرون زدگی در جداول استاندارد SKF  موجود است و اگر اجزای طراحی شما در مجاورت بلبرینگ قرار دارد .

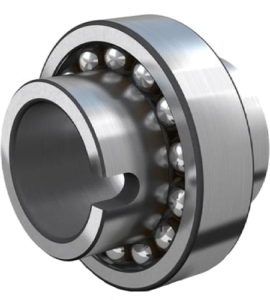

  بلبرینگ های خود تنظیم با رینگ داخلی بلند SKF

بلبرینگ های خود تنظیم SKF با رینگ داخلی بلند (بوش بلند) برای عملکرد های آسان تر که شافتینگ های درجه تجاری در آن ها استفاده می شود، طراحی شده اند. آن ها دارای تلرانس خاصی در قطر داخلی هستند که کار نصب و جداسازیشان را تسهیل می کند. این بلبرینگ ها با استفاده از یک شکاف در یک سمت رینگ داخلی که یک پین یا پیچ را به شافت درگیر می کند، به صورت محوری روی شافت قرار می گیرند. قطعه نگهدارنده همچنین از چرخش شافت در سوراخ بلبرینگ جلوگیری می کند. هنگامی که دو عدد از این بلبرینگ ها برای پشتیبانی از شافت استفاده می شوند، باید به گونه ای نصب شوند که شکاف رینگ های داخلی یا رو به روی یکدیگر باشند یا خلاف هم قرار گیرند. اگر اینطور نباشد، شافت فقط در یک جهت به صورت محوری قرار می گیرد .





بلبرینگ  خود تنظیم آب بندی شده SKF

بعضی از بلبرینگ های خود تنظیم SKF از سری های 22 و 23 ، با کاسه نمد موجود هستند. بلبرینگ های آب بندی شده با کاسه نمد هایی در دو طرف که از روغن و NBR مقاوم در برابر سایش ساخته شده اند، مجهز شده و با یک لایه ورقه فولادی تقویت شده اند. این نوع بلبرینگ های خود تنظیم برای کل دوره کارکردشان روانکاری شده اند و نباید روانکاری مجدد یا شسته شوند. این امر باعث شده که آن ها عملا بی نیاز به تعمیر و نگهداری باشند و با یکی از گریس های استاندارد در هندبوک SKF پر می شوند که خاصیت ضد خوردگی خوبی دارند. لازم به ذکر است انحراف زاویه ای مجاز بلبرینگ های آب بندی شده در مقایسه با بلبرینگ های باز(بدون محافظ) اندکی کاهش می یابد .
