بلبرینگ یاتاقانی SKF

بلبرینگ یاتاقانی SKF(Y)

مشخصات بلبرینگ یاتاقانیSKF(Y)

• کشور سازنده : سوئد
• جنس : فولاد ضد زنگ

انواع بلبرینگ یاتاقانی SKF(Y)

• بلبرینگ های یاتاقانی با پیچ گراب
• بلبرینگ های یاتاقانی با طوقه قفل خارج از مرکز
• بلبرینگ های یاتاقانی با محفظه داخلی مخروطی
• بلبرینگ های یاتاقانی با رینگ داخلی استاندارد
• بلبرینگ های یاتاقانی با محفظه ی داخلی مربعی یا شش ضلعی

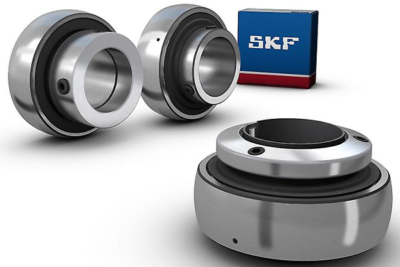

بلبرینگ یاتاقانی SKF(Y)

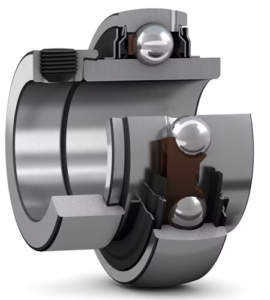

بلبرینگ های یاتاقانی SKF بر مبنای بلبرینگ های شیار عمیق سری های ۶۲ & ۶۳  هستند. بلبرینگ یاتاقانی SKF دارای یک سطح خارجی کروی (کوژ) شکل و رینگ داخلی کشیده شده (طول بزرگتر) با یک عملگر قفل کننده (پیچ) به منظور نصب آسان و سریع بر روی شافت هستند. اختلاف بین انواع مختلف این نوع بلبرینگ به دلیل نحوه قفل شدن آنها بر روی شافت است. اما دسته بندی استاندارد SKF ، شامل بلبرینگ های یاتاقانی از جنس فولاد با کیفیت فولاد ضد زنگ و بلبرینگ های با روکش روی می باشد .

انواع بلبرینگ های یاتاقانی SKF به دسته های زیر تقسیم بندی می شوند :

• Y-bearings with grub screw (بلبرینگ های یاتاقانی با پیچ گراب  )
• Y-bearings with an eccentric locking collar (بلبرینگ های یاتاقانی با طوقه قفل خارج از مرکز   )
• Y-bearings with a tapered bore (بلبرینگ های یاتاقانی با محفظه داخلی مخروطی )
• Y-bearings with a standard inner ring(بلبرینگ های یاتاقانی با رینگ راخلی استاندار )
• Y-bearings with a hexagonal or square bore(بلبرینگ های یاتاقانی با محفظه ی خارجی مربعی یا شش ضلعی )

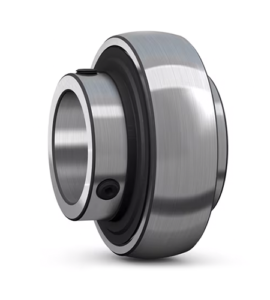

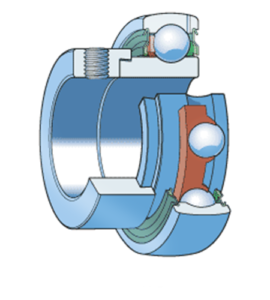

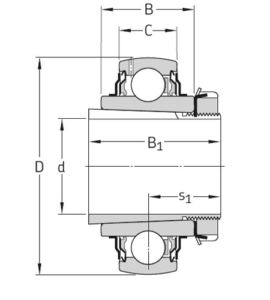

بلبرینگ یاتاقانی با پیچ گرابSKF

بلبرینگ های یاتاقانی دارای پیچ های گراب در رینگ داخلی ، با محکم کردن دو پیچ کاپی شش ضلعی که با اندازه 120 درجه نسبت به یکدیگر  قرار دارند ، در موقعیت مورد نظر  روی شافت قفل می شوند. این بلبرینگ ها برای کارکرد در جاهایی که جهت دوران ثابت یا متغیر است ، مناسب هستند .

برای این مدل دو استاندارد طراحی مختلف وجود دارد :

• در بلبرینگ های یاتاقانی سری YAT2 ، رینگ داخلی تنها از یک سمت دارای طول بیشتری است و با کاسه نمدی ثابت و محکم آب بندی شده است . طبق استاندارد ، رینگ خارجی دارای دو سوراخ روغنکاری است .
• در بلبرینگ های یاتاقانی سری YAR2 ، رینگ داخلی از هر دو سمت بسط داده شده است . این کار باعث کاهش فضا می شود که رینگ داخلی بتواند روی شافت کج شود که نتیجه ای آن حرکت روان بلبرینگ است . طبق استاندارد ، رینگ خارجی دارای دو سوراخ روغنکاری می باشد .





بلبرینگ یاتاقانی با طوقه قفل خارج از مرکز SKF

این نوع از بلبرینگ یاطاقانی SKF برای استفاده در جاهایی که جهت چرخش ثابت است توصیه می شود. یک سمت از رینگ داخلی به صورت غیر هم مرکز امتداد یافته است که طوقه قفل را در شرایط مناسب قرار می دهد. چرخاندن طوقه قفل در جهت چرخش باعث قفل شدن طوقه و بلبرینگ روی شافت می شود. به علاوه یک پیچ گراب طوقه را به شافت محکم می کند .

 شرکت SKF  دارای دو سری استاندارد از این مدل است :

• بلبرینگ های یاتاقانی سری YET2 ، که دارای امتداد در یک سمت رینگ داخلی است و با کاسه نمدی محکم ثابت شده است . طوقه ای خارج از مرکز روکش دار است (روکش روی برای بلبرینگ های متریک و روکش اکسید سیاه برای بلبرینگ های اینچی ) . طبق استاندارد ، رینگ خارجی دارای دو سوراخ روغنکاری است .



• بلبرینگ های یاتاقانی سری YEL2 ، که دارای امتداد در هر دو سمت رینگ داخلی است . این کار باعث کاهش فضا می شود که رینگ داخلی بتواند روی شافت کج شود و منجر به حرکت روان بلبرینگ می شود . طبق استاندارد ، رینگ خارجی دارای دو سوراخ روغنکاری است .







بلبرینگ یاتاقانی با محفظه ی داخلی مخروطی SKF

این مدل بلبرینگ های یاتاقانی دارای امتداد متقارن در هر دو سمت رینگ داخلی و قطر داخلی مخروطی است (نسبت 1:12) ، که نصب آنها را بر روی بوش های مبدل استاندارد سری H23 مقدور می سازد . بلبرینگ یاتاقانی SKF  با قطر داخلی مخروطی با کاسه نمد استاندارد و محکم مجهز شده است که با یک ورق فولادی اضافه ثابت شده است . طبق استاندارد ، رینگ خارجی دارای دو سوراخ روغنکاری است .

نصب شدن روی بوش های مبدل ، این بلبرینگ ها قادر به کار در سرعت های بالا و عملکرد روان در جهات چرخش ثابت و متغیر  می کند  .







بلبرینگ یاتاقانی با رینگ داخلی استاندارد SKF

بلبرینگ  های یاتاقانی SKF با رینگ داخلی استاندارد سری های 2RS1-(00)17262 و 2RS1-(00)17263 ، دارای تلرانس نرمال به منظور داشتن سطح تماس مناسب هنگام نصب روی شفت هستند . آن ها سوراخ های روغنکاری روی رینگ خارجی را هم ندارند . تنها تفاوت این نوع بلبرینگ ها و بلبرینگ های شیار عمیق سری های 62 و63 ، کروی بودن سطح خارجی رینگ خارجی است . این نوع بلبرینگ ها برای استفاده در جاهای که جهت بارگذاری متغیر است و کارکرد روان یک پارامتر کلیدی است ، بسیار مناسب است .

بلبرینگ یاتاقانی SKF همچنین بار های محوری سنگین تری را نسبت به انواع دیگر بلبرینگ های یاتاقانی تحمل می کند .









بلبرینگ یاتاقانی با محفظه ی داخلی مربعی یا شش ضلعی  SKF

بلبرینگ های شش ضلعی یا مربعی برای کار در شرایط حمل مقدار گشتاور های زیادی کاربرد دارند . قطر داخلی با میزانی از تلرانس اضافی طراحی و ساخته می شود که نصب و باز کردن آن را آسان می کند .

این بلبرینگ ها با به کارگیری اجزای مجاور باید به صورت محوری روی شافت نصب شوند .

بلبرینگ یاتاقانی SKF  دارای قطر استاندارد خارجی بدون سوراخ روغنکاری است . بلبرینگ های سری های YHB2 و YHC2 دارای قطر داخلی شش ضلعی هستند . آنها به وسیله کاسه نمدی محکم و سفت مسلح شده اند .
