رولبرینگ استوانه ای کف گرد SKF

 رولبرینگ استوانه ای کف گرد SKF

مشخصات رولبرینگ استوانه ای کف گرد SKF

• کشور سازنده : سوئد
• جنس : فولاد ضد زنگ

انواع رولبرینگ کف گرد استوانه ای  SKF

• رولبرینگ های کف کرد استوانه ای تک جهته
• رولبرینگ های کف گرد استوانه ای دو جهته
• مجموعه های قفس و غلتک استوانه ای

رولبرینگ کف گرد استوانه ای  SKF

رولبرینگ های کف گرد استوانه ای SKF برای تحمل بار های محوری سنگین و بار های ضربه ای طراحی شده اند. آن ها نباید تحت هیچ گونه بار شعاعی قرار بگیرند. این رولبرینگ ها بسیار سفت هستند و به فضای محوری کمی نیاز دارند.

مزایای استفاده از رولبرینگ کف گرد استوانه ای SKF

• طراحی قابل تفکیک:واشر شافت، واشر محفظه، غلتک استوانه ای و مجموعه قفس را می توان به طور جداگانه نصب کرد.
• افزایش عمر مفید بلبرینگ:برای جلوگیری از پیک های تنش، انتهای غلتک ها اندکی آزادی دارد تا تماس بین خط مسیر حرکت و غلتک ها تغییر کند.

کاربرد رولبرینگ کف گرد استوانه ای SKF

در اینجا نمونه ‌هایی از کاربرد ها وجود دارد که در آن ها می‌توان از رولبرینگ های استوانه‌ای از نوع کف گرد SKF استفاده کرد:

• گیربکس های صنعتی
• ابزار های ماشینی
• کامیون، تریلر و اتوبوس شرکت SKF ، رولبرینگ های کف گرد استوانه ای را در سری ‌های مختلف عرضه می‌کند:
• بلبرینگ های سری 811 و 812 با یک ردیف غلتک؛ آن ها عمدتاً در کاربرد هایی استفاده می شوند که بلبرینگ های کف گرد ظرفیت حمل بار کافی ندارند .

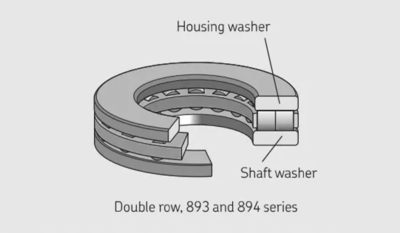

• بلبرینگ های سری 893 و 894 با دو ردیف غلتک

انواع رولبرینگ کف گرد استوانه ای SKF

رولبرینگ های کف گرد در انواع متفاوتی در بازار عرضه می شوند و هر کدام با توجه به ویژگی های خود کاربردهای خاصی را ارائه می کنند. رولبرینگ کف گرد بشکه ای SKF و رولبرینگ کف گرد استوانه ای SKF نمونه ای از این انواع هستند. رولبرینگ کف گرد استوانه ای SKF هم خود به دسته های متفاوتی تقسیم بندی می شود که در ادامه مورد بررسی قرار می دهیم.

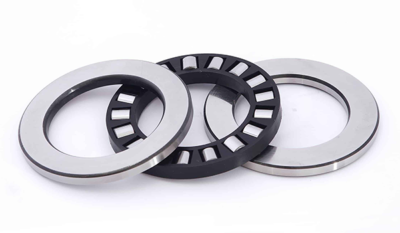

بلبرینگ های تک جهتهSKF

طبق استاندارد، رولبرینگ های کف گرد استوانه ای در مدل تک جهته موجود هستند و می‌توانند بار های محوری را فقط در یک جهت تحمل کنند .













بلبرینگ های دو جهته  SKF

این مدل از بلبرینگ کف گرد استوانه ای SKF می تواند بار های محوری را در هر دو جهت تحمل کند و با ترکیب دو مجموعه غلتک استوانه ای و قفس و دو واشر بلبرینگ با یک واشر میانی ساخته می شود و بسته به نوع طراحی، واشر میانی می تواند شافت یا محفظه باشد.
واشر های میانی باید سطح و سختی مشابه واشر های بلبرینگ های اس کا اف داشته باشند. شرکت SKF واشر های میانی را عرضه نمی کند، اما مشخصات مواد و داده های ابعادی را در صورت درخواست ارائه می دهد. همچنین این شرکت انواع دیگری از بلبرینگ کف گرد را  ارائه میدهد .

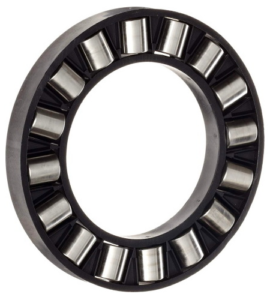

مجموعه های قفس و غلتک استوانه  SKF

این مجموعه با پیشوند K مشخص می شوند و بار های محوری را فقط در یک جهت تحمل می کند که قابل ترکیب با واشرهای سری  (WS و GS و LS ) بیرینگ واشر نیز می باشند.

می توان در بعضی کاربرد ها مانند موارد زیر بدون واشر استفاده کرد :

• چینش بلبرینگی با ارتفاع مقطع محوری کم مورد نیاز است
• اجزای مجاور می توانند به عنوان مسیر
