رولبرینگ استوانه ای SKF
مشخصات رولبرینگ استوانه ای SKF
انواع رولبرینگ استوانه ای SKF

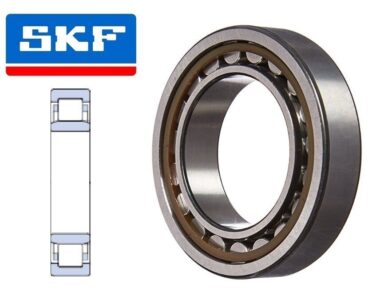

رولبرینگ استوانه ای SKF
رولبرینگ استوانه ای SKF در طیف گسترده ای از طرح ها، سری ها، انواع و اندازه ها موجود است. تفاوت های اصلی طراحی این رولبرینگ ها در تعداد ردیف های غلتشی و فلنج های دو رینگ داخلی و خارجی و همچنین طرح های قفس و مواد به کار رفته در ساخت است. رولبرینگ های استوانه ای اس کا اف می توانند چالش های موجود در عملکرد ها را با حمل بار های شعاعی سنگین و سرعت های بالا برطرف کنند. با توجه به جابجایی محوری (به جز بلبرینگ های دارای فلنج در هر دو رینگ داخلی و خارجی)، این رولبرینگ ها سفتی بالا، اصطکاک کم و عمر طولانی را مقدور می سازند. رولبرینگ استوانه ای SKF نیز در نمونه های مختلفی از آب بند ها یا شکاف دار موجود است. در رولبرینگ های آب بندی شده، غلتک ها از آلاینده ها، آب و گرد و غبار محافظت می شوند، در حالی که حفظ روان کننده و حذف آلاینده ها را ممکن می سازند. این موضوع باعث اصطکاک کمتر و عمر طولانی تر رولبرینگ استوانه ای SKF می شود. رولبرینگ های بدون محافظ (شکافی) عمدتاً برای چیدمان بلبرینگ هایی که دسترسی به آن ها دشوار است، مانند بلبرینگ های میل لنگ به کار گرفته می شوند تا تعمیر و نگهداری و تعویض را ساده کنند .
انواع رولبرینگ های استوانه ای SKF به دسته های زیر تقسیم بندی می شوند :

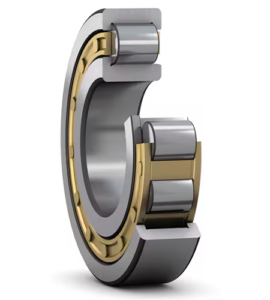

رولبرینگ های استوانه ای تک ردیفه SKF
رولبرینگ های استوانه ای تک ردیفه SKF در طرح ها، سری ها و اندازه های زیادی موجود هستند. تفاوت های عمده طراحی بین بلبرینگ های ارائه شده در این بخش در طراحی و جنس قفس و نحوه قرار گرفتن فلنج های رینگ های داخلی و خارجی است.

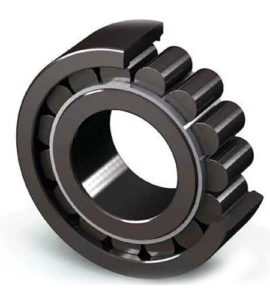

رولبرینگ های استوانه ای ظرفیت بالا SKF
رولبرینگ های استوانه ای ظرفیت بالای SKF دارای ظرفیت تحمل بار بالایی نسبت به بلبرینگ های فول ساچمه ای و قابلیت سرعت بالا نسبت به بلبرینگ های قفس دار هستند. آن ها برای کاربرد هایی مانند گیربکس های صنعتی، گیربکس های توربین بادی و تجهیزات معادن طراحی شده اند. عملکرد شگفت انگیز رولبرینگ های استوانه ای ظرفیت بالای SKF ، عمدتاً نتیجه طراحی قفس است. بر اساس سری های مختلف این رولبرینگ ها، قفس می تواند در هر دو رینگ داخلی و خارجی جای گیرد. این قفس ها وقتی سودمند هستند که سرعت های بالا، شتاب های سریع و بارهای ضربه ای اتفاق بیفتند. رینگ ها و غلتک ها در این رولبرینگ ها، به روکش اکسید سیاه مجهز شده اند تا خطر آلودگی کاهش یابد .

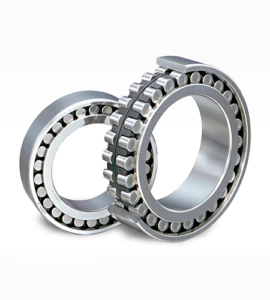

رولبرینگ های استوانه ای دو ردیفه SKF
رولبرینگ های استوانه ای دو ردیفه SKF در چندین طرح با قطر داخلی استوانه ای یا مخروطی موجود هستند. این بلبرینگ ها به دلیل ردیف دوم غلتک های خود، برای حمل بار های شعاعی سنگین بسیار ایده آل اند. طراحی فلنج باز همراه با طراحی انتهای غلتکی و پرداخت دقیق سطح، لایه ی تماس با روان کننده را افزایش می دهد که منجر به اصطکاک کمتر و ظرفیت حمل بار محوری بالاتر می شود. پروفیل غلتشی لگاریتمی، تنش های لبه در تماس غلتک با محفظه غلتک ها و حساسیت به اختلاف محور و انحراف شافت را کاهش می دهد. پرداخت سطح روی سطوح تماس غلتک ها و محفظه غلتک ها از تشکیل یک لایه روان کننده هیدرودینامیکی پشتیبانی می کند. همچنین اجزای جدا شدنی رولبرینگ های استوانه ای دو ردیفه SKF قابل تعویض هستند. این کار نصب و جداسازی و همچنین تعمیر و نگهداری قطعه را تسهیل می کند و طراحی قفس برای سرعت های بالا، شتاب های سریع و پیک های باری بسیار مناسب هستند .

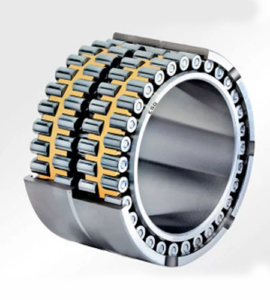

رولبرینگ های استوانه ای چهار ردیفه SKF
این بلبرینگ ها با قطر داخلی استوانه ای یا مخروطی و طراحی بدون محافظ یا محافظ دار موجود هستند. رولبرینگ های استوانه ای چهار ردیفه SKF تقریباً به طور انحصاری برای غلتک های آسیاب نورد و پرس های غلتکی استفاده می شود. از آنجایی که رولبرینگ های استوانه ای چهار ردیفه اس کا اف معمولاً با یک تداخل بر روی آن نصب می‌شوند، برای کاربرد های آسیاب نورد که سرعت نورد زیاد است، مناسب هستند. رولبرینگ های استوانه ای چهار ردیفه SKF فقط بار های شعاعی را تحمل می‌کنند و می توان در مواردی آن ها را با بلبرینگ های شیار عمیق یا تماس زاویه‌ای یا با رولبرینگ های مخروطی که بار های محوری را تحمل می کنند، نصب کرد. رولبرینگ های استوانه ای چهار ردیفه اس کا اف به دلیل تعداد زیاد غلتک ها برای حمل بار های شعاعی بسیار سنگین مناسب هستند .

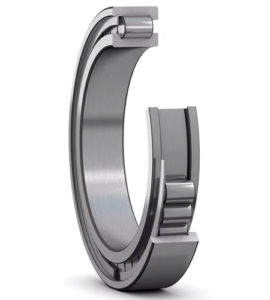

رولبرینگ های استوانه ای تک ردیفه کامل SKF
این نوع رولبرینگ ها از آن جایی که مجهز به قفس نیستند، حداکثر تعداد غلتک ها را در خود جای داده اند و بنابراین برای حمل بار های شعاعی بسیار سنگین مناسب هستند و سختی شعاعی آن ها افزایش یافته است. اجزای قابل جدا شدن رولبرینگ های استوانه ای تک ردیفه کامل SKF قابل تعویض هستند. این امر نصب و جداسازی و همچنین عمل تعمیر و نگهداری قطعه را تسهیل می کند و منجر به عمر طولانی آن می شود .

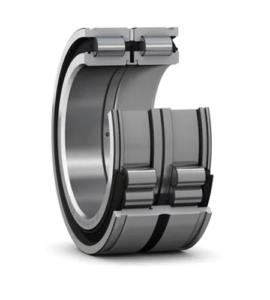

رولبرینگ های استوانه ای دو ردیفه کامل SKF
رولبرینگ های استوانه ای دو ردیفه کاملSKF دارای حداکثر تعداد غلتک هستند، زیرا مجهز به قفس نمی باشند و به دلیل ردیف دوم غلتک ها، این نوع از رولبرینگ ها برای حمل بار های شعاعی بسیار سنگین، مناسب هستند و سختی شعاعی آن ها افزایش یافته است. سیکل طولانی کارکرد و عمر آن ها مزیت دیگری برای این رولبرینگ هاست .

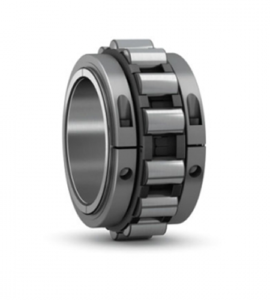

رولبرینگ های استوانه ای دو بخشی SKF
رولبرینگ های استوانه ای دو بخشی شرکت SKF راه حل ایده آلی برای کاهش دوره های زمانی تعمیر و نگهداری ماشین آلات هستند. این نوع از رولبرینگ های استوانه ای دارای یک ردیف غلتک استوانه ای به علاوه رینگ های استوانه ای داخلی و خارجی هستند. آن ها برای تحمل بار های شعاعی طراحی شده اند و بدون فلنج های رینگ خارجی برای تناسب با آرایش های مختلف در دسترس هستند. طراحی تقسیمی یا شکافی این مدل، آن ها را برای کاربرد های غیر قابل دسترس که در آن نصب، جداسازی و نگهداری یک چالش است، مفید می کند. آن ها معمولاً در یک کارتریج نصب می شوند که در انواع مختلف محفظه ها قرار می گیرند. این رولبرینگ ها را می‌توان در صنایع مختلف به دلیل طیف گسترده ای از طرح ها استفاده کرد، از سری ۱۰۰ سبک و فشرده برای سرعت های عملیاتی بالا تا سری E ۰۳/۰۳ که برای شرایط بارگذاری شدید طراحی شده‌اند .
