رولبرینگ سوزنی کف گرد SKF

رولبرینگ سوزنی کف گرد  SKF

مشخصات رولبرینگ سوزنی کف گرد SKF

•  کشور سازنده : سوئد
•  جنس : فولاد ضد زنگ

انواع رولبرینگ سوزنی کف گرد   SKF

•  مجمومه ی غلتک های سوزنی و قفس
•  بلبرینگ های دو جهته
•  رولبرینگ های کف گرد سوزنی با فلنج مرکزی

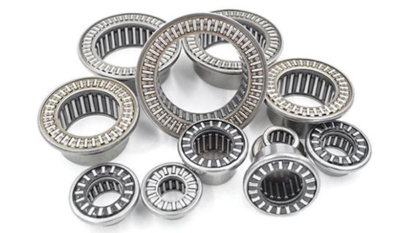

رولبرینگ سوزنی کف گرد SKF

رولبرینگ های سوزنی کف گرد SKF دارای یک قفس پایدار برای نگهداری و هدایت تعداد زیادی از غلتک ‌های سوزنی هستند و این بلبرینگ های کف گرد  درجه بالایی از سفتی را در حداقل فضای محوری ایجاد می‌کنند. در کاربرد هایی که سطوح اجزای مجاور ماشین می‌توانند به عنوان مسیر های حرکت عمل کنند، رولبرینگ های سوزنی کف گرد فضای بیشتری نسبت به واشر تراست معمولی اشغال نمی‌کنند .

مزایای استفاده از رولبرینگ سوزنی کف گرد SKF

•  بار های محوری سنگین و پیک های باری تحمل می کند .

انحراف قطر بسیار کم غلتک ها در یک مجموعه ، این بلبرینگ ها را قادر میسازد تا بار های محوری سنگین و پیک های باری را تحمل کنند و به این علت خرید رولبرینگ کف گرد SKF مدل سوزنی ، برای موارد با پیک باری مناسب است .

•  افزایش عمر مفید بلبرینگ

برای جولوگیری از پیک های تنش ، انتهای غلتک ها اندکی آزاد هستند تا خط تماس بین مسیر ها و غلتک ها تغییر یابد .

شرکت SKF رولبرینگ های سوزنی کف گرد را در دو طرح عرضه می کند :

•  مجموعه ای غلتک های سوزنی و قفس ، سری AXK
•  رولبرینگ های کف گرد سوزنی با فلنج مرکزی ، سری AXW

انواع رولبرینگ های سوزنی کف گرد SKF به دسته های زیر تقسیم بندی می شوند :

رولبرینگ های کف گرد در انواع متفاوتی طراحی و تولید می شوند که از میان آنها می توان به رولبرینگ کف گرد استوانه ای SKF و رولبرینگ سوزنی کف گرد SKF اشاره کرد . رولبرینگ های سوزنی نیز در دسته های متفاوتی قرار می گیرند که در ادامه به آنها اشاره خواهیم کرد :

• Needle roller and cage thrust assemblies (مجموعه ای غلتک های سوزنی و قفس)
• Double direction bearings (بلبرینگ های دو جهته )
• Needle roller thrust bearings with a centring flange (رولبرینگ های کف گرد سوزنی با فلنج مرکزی )

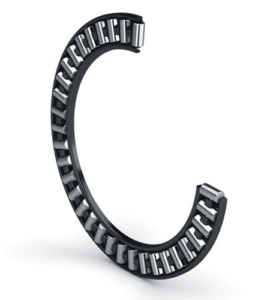

مجموعه ای غلتک های سوزنی و قفس SKF

مجموعه ی غلتک های سوزنی قفس سری AXK

•  برای قطر های 160-4 میلی متر در دسترس هستند .
•  بار های محوری را فقط در یک جهت تحمل می کنند .
•  قابل ترکیب با واشر های سری GS811 ، AS ، LS یا WS811 (بیرینگ واشر )در کاربرد هایی که اجزای مجاور نمی توانند به عنوان مسیر حرکت ایفای نقش کنند .

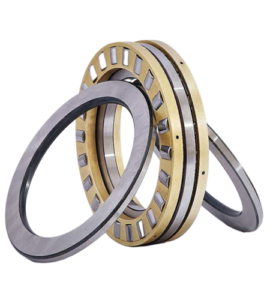

بلبرینگ های دو جهته  SKF

می توانند بار های محوری را در هر دو جهت تحمل کنند و با ترکیب دو مجموعه غلتک سوزنی و قفس و دو واشر بلبرینگ با یک واشر میانی ساخته می شوند. بسته به نوع طراحی، واشر میانی می تواند شافت یا محفظه باشد.

واشر های میانی باید سطح و سختی مشابه واشر های بلبرینگ داشته باشند.شرکت SKF  واشر های میانی را عرضه نمی کند، اما مشخصات مواد و داده های ابعادی را در صورت درخواست ارائه می دهد .

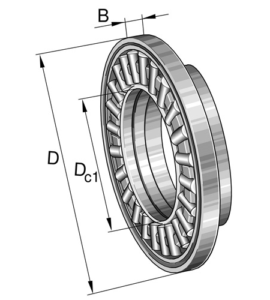

رولبرینگ های کف گرد سوزنی با فلنج مرکزی  SKF

ویژگی های رولبرینگ های کف گرد سوزنی سری AXW با فلج مرکزی

•  بار های محوری را در یک جهت تحمل می کنند .
•  برای قطر های 50-10 میلی لیتر در دسترس هستند .
•  شامل یک مجموعه غلتک سوزنی و قفس و یک واشر تراست با یک فلنج مرکزی هستند .



•  برای تحمل بار های شعاعی و محوری ترکیبی ، رولبرینگ های کف گرد سوزنی در سری AXW را میتوان با رولبرینگ های سوزنی شعاعی زیر ترکیب کرد :
•  رولبرینگ های سوزنی C با انتهای باز یا بسته
•  رولبرینگ های سوزنی با رینگ های ماشینکاری شده
•  این چینش ها و ترکیبات یک راه حل مقرون به صرفه و فشرده برای بار های ترکیبی ارائه می دهند .
