رولبرینگ سوزنی SKF

رولبرینگ سوزنی   SKF

مشخصات رولبرینگ سوزنی SKF

• کشور سازنده : سوئد
• جنس : فولاد ضد زنگ

انواع رولبرینگ سوزنی  SKF

• مونتاژ های ساده غلتک سوزنی و قفس
• رولبرینگ های C یا سوزنی لبه دار
• رولبرینگ های سوزنی با رینگ های ماشینکاری شده
• رولبرینگ های سوزنی تنظیمی
• رولبرینگ های سوزنی ترکیبی
• بلبرینگ های مفصلی
• غلتک های پشتیبان یا نگهدارنده
• دنباله های بادامکی

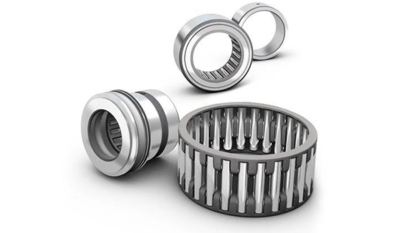

رولبرینگ سوزنی  SKF

رولبرینگ سوزنی SKF ، بلبرینگ هایی با غلتک های استوانه ای هستند که قطرشان نسبت به طولشان بسیار کوچک است. انتهای غلتک ها کمی آزاد است تا خط تماس بین غلتک ها و مسیرشان مناسب کارکرد قطعه باشد. این کار باعث جلوگیری از پیک های تنشی می شود تا به عمر مفید بلبرینگ اضافه شود. با وجود سطح مقطع کم، رولبرینگ سوزنی SKF دارای ظرفیت حمل بار بالایی است؛ به همین دلیل این نوع برای محیط های کاری که فضای شعاعی محدود است بسیار مناسب می باشد. شرکت SKF رولبرینگ های سوزنی خود را در طیف وسیعی از طراحی ها، سری ها و سایز ها عرضه می کند که آن ها را برای نصب در شرایط کاری گسترده ای مناسب می سازد .

انواع رولبرینگ های سوزنی   SKF به دسته های زیر تقسیم بندی می شوند :

• Needle roller and cage assemblies (مونتاژ های ساده غلتک سوزنی و قفس )
• Drawn cup needle roller bearings (رولبرینگ های سوزنی لبه دار یا C )
• Needle roller bearings with machined rings (رولبرینگ سوزنی با رینگ های ماشینکاری شده )
• Alignment needle roller bearings (رولبرینگ های سوزنی تنظیمی  )
• Combined needle roller bearings (رولبرینگ های سوزنی ترکیبی )
• Universal joint bearings (رولبرینگ های سوزنی مفصلی )
• Needle roller thrust bearings (رولبرینگ های سوزنی کف گرد )
• Support rollers (غلتک های پشتیبان یا نگهدارنده )
• Cam followers (دنباله های بادامکی )

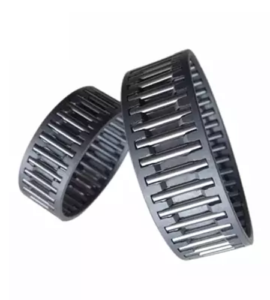

مونتاژ های ساده غلتک سوزنی و قفس SKF

 این مدل از رولبرینگ سوزنی SKF ، رولبرینگ هایی کامل و آماده برای نصب هستند. این مجموعه را می توان برای ایجاد ترتیبات یاتاقانی که به حداقل فضای شعاعی نیاز دارد استفاده کرد. همچنین در کاربرد هایی که فضای کمتری در دسترس است، ترکیب غلتک های سوزنی و قفس فضای بسیار فشرده ای را ارائه می دهند. این نمونه از بلبرینگ SKF  به دلیل داشتن تعداد زیادی غلتک با قطر کوچک ظرفیت حمل بار و سفتی بالایی دارد .

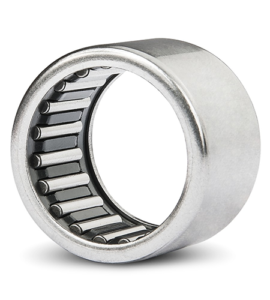

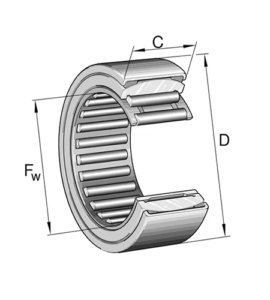

رولبرینگ های D.C یا سوزنی لبه دار SKF

رولبرینگ های سوزنی  D.C.شرکت SKF دارای یک رینگ خارجی با دیواره ای نازک و عمیق هستند. رولبرینگ های سوزنی D.C. معمولاً در کاربرد هایی استفاده می شوند که در آن ها محفظه داخلی نمی تواند به عنوان مسیر حرکت برای مجموعه ی غلتک سوزنی و قفس مورد استفاده قرار گیرد، اما در مواردی که چیدمان بیرینگ ها بسیار فشرده و اقتصادی است توصیه می شوند. پوسته خارجی کشیده شده از فولاد سخت کاری شده و مجموعه ی غلتک های سوزنی و قفس این بلبرینگ ها، یک واحد غیر قابل مونتاژ را تشکیل می دهند. در شرایط کاری که فضای کمتری در دسترس است، رولبرینگ های سوزنی  D.C.، کوچک کردن اندازه را به دلیل داشتن سطح مقطع کم امکان پذیر می کنند. این نوع از رولبرینگ های سوزنی به دلیل تعداد زیاد غلتک هایشان، ظرفیت حمل بار و سختی بالایی دارند .

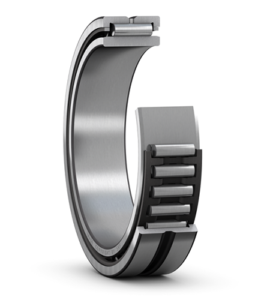

رولبرینگ های سوزنی با رینگ های ماشینکاری شده SKF

رولبرینگ های سوزنی SKF با حلقه های ماشین کاری شده از فولاد کرومی کربن دار ساخته شده اند. شرکت SKF  این بلبرینگ ها را با فلنج یا بدون فلنج روی رینگ خارجی، در طیف وسیعی از سری ها و اندازه ها عرضه می کند. کمپانی SKF همچنین آن ها را با رینگ یا بدون رینگ داخلی عرضه می کند. در کاربرد هایی که فضای کمتری در دسترس است، رولبرینگ های سوزنی آرایش های فشرده ای را ارائه می دهند و علی رغم ارتفاع سطح مقطع کم، ظرفیت حمل بار بالایی دارند. امکان مونتاژ رینگ های داخلی و خارجی به ‌طور مجزا ، به شافت و محفظه اجازه ی نصب و تعمیر و نگهداری آسان را می‌دهد. رولبرینگ های سوزنی با حلقه های ماشین کاری شده می توانند جابجایی های محوری را به راحتی پوشش دهند .









رولبرینگ های سوزنی تنظیمی SKF

 رولبرینگ سوزنی SKF مدل تنظیمی، دارای یک رینگ خارجی با سطح بیرونی کروی یا محدب هستند. دو حلقه فرورفته پلیمری با سطح داخلی کروی (مقعر) در یک ورق فولادی کشیده قرار داده شده اند و روی رینگ خارجی نصب می شوند. این نوع از رولبرینگ ها دارای قابلیت خود تنظیمی تا ۳ درجه کجی استاتیکی هستند. در کاربرد هایی که فضای کمتری در دسترس است، رولبرینگ های سوزنی تنظیمی فضای فشرده ای را ارائه می دهند و همانند سایر رولبرینگ های سوزنی، به دلیل تعداد زیاد غلتک های خود، ظرفیت حمل بار بالایی دارند .

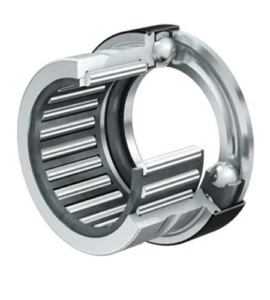

رولبرینگ های سوزنی ترکیبیSKF

رولبرینگ های سوزنی SKF مدل ترکیبی ، از یک بلبرینگ سوزنی شعاعی همراه با یک بلبرینگ کف گرد تشکیل شده اند . آنها می توانند بار های شعاعی و محوری را با هم پوشش دهند . می توان گفت ، این مدل رولبرینگ ها بیشتر در جاهایی کاربرد دارند که انواع دیگر بلبرینگ ها فضای زیادی را اشغال می کنند ، یا جاهایی که بار های محوری ، خیلی سنگین و سرعت ها بسیار بالا هستند و روان کننده ناکافی است ، مناسب هستند .

شرکت SKF رولبرینگ های ترکیبی سوزنی را در سه طرح اصلی عرضه می کند :

• غلتک سوزنی / بلبرینگ تماس زاویه ای
• غلتک سوزنی / بلبرینگ کف گرد
• غلتک سوزنی / رولبرینگ کف گرد استوانه ای

فواصل زمانی روغن کاری مجدد برای قسمت شعاعی و کف گرد رولبرینگ ترکیبی SKF باید جداگانه محاسبه شود. از مزایای این نوع رولبرینگ ها می توان گفت، بار های شعاعی و محوری ترکیبی را در یک یا هر دو جهت تحمل می کنند و در کاربرد هایی که فضای کمتری در دسترس است، فضای فشرده ای را ارائه می دهند؛ همچنین به دلیل تعداد زیاد غلتک ها، ظرفیت حمل بار بالایی دارند  .

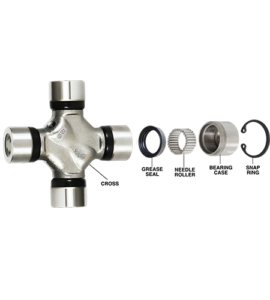

بلبرینگ های مفصلی  SKF

بلبرینگ های مفصلی SKF با رولبرینگ های سوزنی فرجینگ (آهنکاری) شده سرد یا ماشینکاری شده تولید می شوند که دارای انتهای بسته هستند و برای استفاده در کارکرد های مختلف کاربرد دارند. آنها در صنایع ساخت وسایل موتوری، برای اتصالات در شافت پروانه وسایل نقلیه تجاری و همچنین در سایر صنایع، برای کاربرد های خاص استفاده می شوند. بلبرینگ های مفصلی SKF در اندازه ها و طرح های مختلف موجود هستند از جمله :

• طرح هایی که یا نیاز به تعمیر و نگهداری دارند یا عملا بدون نیاز به سرویس هستند .
• طرح هایی که با محافظ یا بدون محافظ عرضه می شوند .

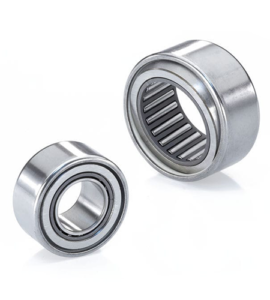

غلتک های پشتیبان یا نگهدارنده  SKF

 غلتک‌های پشتیبان SKF ، غلتک‌ های مسیری نوع yoke برای کار در انواع مسیرها و برای استفاده در محرکه های بادامک، سیستم‌ های بالابر و … طراحی شده ‌اند. پایه ی این بلبرینگ ها بر اساس غلتک های سوزنی یا استوانه ای است. شرکت SKF آن ها را در قالب های آماده ی نصب به بازار عرضه می کند و در چندین طرح و نوع موجود هستند  .

• دارای قفس یا بدون آنها
• دارای رینگ داخلی یا بدون آنها
• دارای رینگ های لبه دار یا بدون آنها
• دارای محافظ و آب بندی یا بدون آنها
• دارای رینگ خارجی با سطح : محدب شکل طبق استاندارد و استوانه ای (مسلح)

در این نمونه خاص از رولبرینگ های سوزنی شرکت SKF ، رینگ خارجی با دیواره ضخیم خود، حمل بار های شعاعی بالایی را امکان پذیر می کند، در حالی که اعوجاج و انحراف و تنش های خمشی را کاهش می دهد. در مورد سطح خارجی این نکته حائز اهمیت است که سطح محدب شکل رینگ خارجی برای کاربرد هایی مفید است که در آن کج شدن رینگ خارجی نسبت به مسیر حرکت ممکن است رخ دهد یا در جایی که تنش های لبه باید به حداقل برسد .

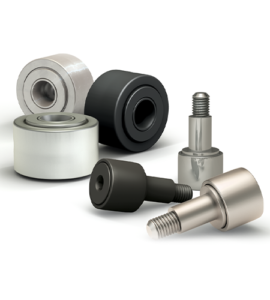

دنباله های بادامکی SKF

دنباله های بادامکی  SKF غلتک ‌های پیچی شکلی هستند و برای کار در انواع مسیر ها و برای استفاده در محرکه های بادامک، سیستم ‌های بالابر و … طراحی شده‌ اند. پایه ی این بلبرینگ ها مانند نوع قبل بر اساس غلتک های سوزنی یا استوانه ای است. این مدل به جای رینگ داخلی، دارای ساختار پیچی شکل و رزوه دار هستند. شرکت SKF آن ها را در قالب های آماده ی نصب به بازار عرضه می کند و در چندین طرح و نوع موجود هستند  .

• با قفس یا بدون قفس
• با طرح های مختلف میخی :
• طوقه هم محور
• پایه هم محور
• با چند محافظ آب بند
• دارای رینگ خارجی با سطح : محدب شکل طبق استاندارد و استوانه (مسلح )

برخلاف بلبرینگ ‌های ساچمه ‌ای و غلتکی، که در آن اندازه بلبرینگ ها به قطر حفره داخلی اشاره دارد، برای دنباله بادامک ها اندازه به قطر خارجی آن‌ ها اشاره دارد.

در این نمونه خاص هم مانند مدل قبل، رینگ خارجی با دیواره ضخیم خود، حمل بار های شعاعی بالایی را امکان پذیر می کند، در حالی که اعوجاج و انحراف و تنش های خمشی را کاهش می دهد. ویژگی دیگر این مدل، این است که لبه ی یکپارچه (گل پیچ) و رینگ لبه دار فشرده شده، دنباله بادامکی را قادر می سازد تا بار های محوری را که ممکن است به دلیل کج شدن یا خم شدن رخ دهد، تحمل کنند. در مورد سطح خارجی این نکته حائز اهمیت است که سطح محدب شکل رینگ خارجی برای کاربرد هایی مفید است که در آن کج شدن رینگ خارجی نسبت به مسیر حرکت ممکن است رخ دهد یا در جایی که تنش های لبه باید به حداقل برسد. برای نصب هم، گل پیچ جامد (پین) رزوه ای دنباله بادامکی را می توان به سرعت و به راحتی با استفاده از یک مهره شش ضلعی به اجزای دستگاه مورد نظر متصل کرد .
