بلبرینگ کف گرد نوعی از بلبرینگ ها است که به طور ویژه برای تحمل بارهای محوری (ثابت و متغیر) طراحی شده اند. این بلبرینگ ها از دو رینگ، یک قفسه (کیج) و مجموعه ای از ساچمه ها تشکیل شده اند.
رینگ ها در این نوع بلبرینگ تخت هستند؛ رینگ پایین به شفت و رینگ بالایی به بدنه ثابت متصل می‌شود. کیج، ساچمه‌ها را در موقعیت خود نگه می‌دارد تا حرکت روان و بدون اصطکاک فراهم شود. برخلاف بسیاری از بلبرینگ‌های معمولی که توانایی تحمل ترکیبی از بارهای شعاعی و محوری را دارند، بلبرینگ های کف گرد عمدتاً برای تحمل بارهای محوری در جهت یک طرفه یا دوطرفه به کار می روند.
بلبرینگ کف گرد یک طرفه فقط بار محوری را در یک جهت تحمل می‌کند، در حالی که بلبرینگ کف گرد دو طرفه قادر به تحمل بار محوری در هر دو جهت است. این نوع بلبرینگ‌ها در مواردی مانند جعبه دنده های صنعتی، سیستم های فرمان خودروها، ماشین آلات سنگین و پمپ ها به کار می‌روند و به دلیل توانایی بالا در تحمل بارهای محوری، کاربردهای گسترده‌ای در صنعت دارند.
بلبرینگ های کف گرد از سه بخش اصلی تشکیل شده اند:
ساچمه ها: ساچمه ها از فولاد با کیفیت بالا ساخته شده و به صورت یکنواخت در بین دو رینگ قرار گرفته اند. این ساچمه ها بار محوری را از رینگ شفت به رینگ محفظه منتقل می کنند. تعداد ساچمه ها و ابعاد آن ها بر اساس اندازه بلبرینگ و میزان بار محوری تعیین می شود.
قفسه (کیج): وظیفه اصلی قفسه، نگهداری و جداسازی ساچمه ها است تا حرکت یکنواخت و بدون اصطکاک فراهم شود. قفسه معمولا از فولاد یا برنز ساخته شده و به طور دقیق بین رینگ ها قرار می گیرد.
بلبرینگ کف گرد یک طرفه و دوطرفه هر کدام برای کاربردهای خاصی طراحی شده اند. انتخاب بین این دو نوع، به میزان و جهت بار محوری وارد بر سیستم بستگی دارد. در سیستم هایی که بار محوری تنها در یک جهت وارد می شود، بلبرینگ کف گرد یک طرفه کارایی بالایی دارد، در حالی که در سیستم هایی با بار محوری دوطرفه، بلبرینگ کف گرد دوطرفه مناسب تر است.

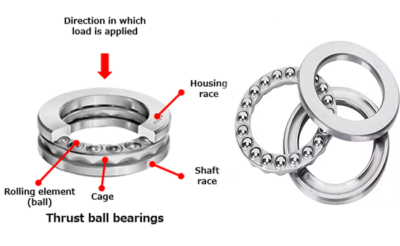

این نوع بلبرینگ برای تحمل بارهای محوری در یک جهت طراحی شده است. بلبرینگ کف گرد یک طرفه شامل دو رینگ و مجموعه ای از ساچمه ها است. رینگ شفت Shaft Washer به محور متصل شده و با آن می چرخد، در حالی که رینگ محفظه Housing Washer به بدنه ثابت متصل می شود. قفسه یا کیج وظیفه نگهداری و جداسازی ساچمه ها را بر عهده دارد. در این نوع بلبرینگ، ساچمه ها بار محوری را به یک سمت هدایت می کنند.
بلبرینگ کف گرد یک طرفه در سیستم هایی که بار محوری تنها در یک جهت وارد می شود، استفاده می شود، از جمله:
بلبرینگ کف گرد دوطرفه

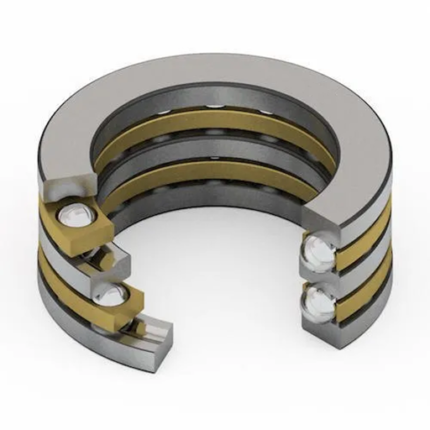

این نوع بلبرینگ برای تحمل بارهای محوری در هر دو جهت طراحی شده است. بلبرینگ کف گرد دو طرفه دارای سه رینگ و مجموعه ای از ساچمه ها است. رینگ شفت (Shaft Washer) به محور متصل شده و در وسط بلبرینگ قرار دارد، در حالی که دو رینگ محفظه (Housing Washers) به بدنه ثابت متصل می شوند. قفسه وظیفه نگهداری و جداسازی ساچمه ها را بر عهده دارد و ساچمه ها بین این سه رینگ قرار می گیرند.
بلبرینگ کف گرد دوطرفه بار محوری را به صورت متقارن در هر دو جهت تحمل می کند. این نوع بلبرینگ در سیستم هایی که بار محوری در هر دو جهت وارد می شود، استفاده می شود، از جمله:

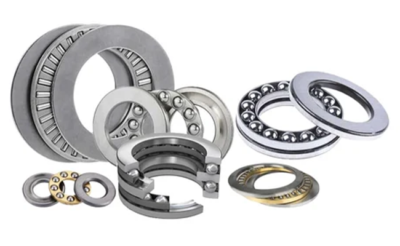

برخی از بلبرینگ های کف گرد طوری طراحی می شوند تا از انحرافات زاویه ای جلوگیری کرده و در صورت منحرف شدن اجزای بلبرینگ به سادگی متعادل شوند. بلبرینگ های کف گرد بیشتر در زمان هایی استفاده می شوند تا لازم باشد نیروهای محوری بیشتری نسبت به بارهای شعاعی مورد تحمل قرار بگیرند. اما رولبرینگ های کف گرد کاربردهای متفاوتی نسبت به بلبرینگ های کف گرد دارند؛ این بلبرینگ ها علاوه بر بارهای محوری زیادی که تحمل می کنند می توانند بارهای شعاعی را هم به مقدار خوبی تحمل کنند.
این بلبرینگ ها طول عمر بسیار بالایی داشته و معمولا ساچمه هایی که در آن ها قرار می گیرد، کم تر آسیب دیده و نیاز به تعمیر و جا به جایی پیدا می کنند. ساختار داخلی بلبرینگ های کف گرد در هنگام فعالیت اصطکاک کم تری داشته و به همین دلیل، در موقع کار صدای کم تری تولید کرده و آلودگی صوتی ایجاد نمی کنند. بلبرینگ های کف گرد، به جای این که سطوح را روی یکدیگر بکشند، آن ها را به کمک ساچمه های درون خود روی هم می لغزانند؛ همین امر دلیل کم تر شدن اصطکاک و توانایی کار کردن با سرعت های بالا در این نوع بلبرینگ ها می باشد.
با وجود این که بلبرینگ های کف گرد می تواند به راحتی و بدون هیچ مشکلی در سرعت های بالا کار کند ، اما مقاومتشان آن قدی نیست که بتواند بار های بسیار زیاد را تحمل کنند .
بلبرینگ های کف گردی که در سرعت های بالا کار می کنند ، نیاز به روانکاری دارند . بهترین چیز هایی که می توان برای روانکاری بلبرینگ های کف گرد ، استفاده کرد ، روغن ها و گریس های پایه لیتیم هستند . بلبرینگ های کف گرد دو واشر اصلی دارند که جایگاه قرار گرفتن ساچمه ها در درون بلبرینگ ها هستند. اجزای تشکیل دهنده بلبرینگ های کف گرد را می توان جداسازی کرد که همین ویژگی، باعث شده است تا نگهداری و تعمیر این بلبرینگ ها به ساده ترین شکل ممکن صورت بگیرد. با این خاصیت، نصب بلبرینگ های کف گرد می تواند به سادگی و بدون هیچ زحمت زیادی انجام شود.
با وجود تمام این مزایا و کاربردها، هم بلبرینگ های کف گرد یک طرفه و هم بلبرینگ های کف گرد دو طرفه، تا یک اندازه محدودی می توانند در برابر سرعت های دورانی و زاویه ای مقاومت کنند .
معولا در هنگام طراحی و ساخت، اجزای مختلف تشکیل دهنده این بلبرینگ ها با دقت بالا تنظیم می شوند تا آن ها بتوانند دقیق تر از دیگر بلبرینگ ها کار کنند .
قفسه های بلبرینگ کف گرد جزو مرغوب ترین قفسه ها هستند و معمولا قفسه های این بلبرینگ ها از فولاد ها و برنج های ماشین کاری شده و همین طور فولاد های پرس کاری شده ساخته می شوند .
یکی از آلیاژهایی که در تولید این نوع از بلبرینگ ها نقش کلیدی ایفا می کند فولاد کرم دار است. فولاد کرم دار خاصیت ضد زنگ زدگی داشته و در صورت نفوذ آب و رطوبت به داخل بلبرینگ ها، به هیچ وجه اکسیده نمی شوند. اضافه شدن فلز کرم به فولاد، مقاومت بسیار بالایی به آن می بخشد.
تمامی ساچمه هایی که در بلبرینگ های کف گرد قرار دارند، در هنگام فعالیت به یک اندازه درگیر می شوند؛ به همین دلیل در هنگام تخلیه شدن بارها و نیروهای شعاعی بر روی این بلبرینگ ها، بارها به طور یکسان و متوازن بر روی ساچمه ها قرار می گیرند. در تولید بلبرینگ های کف گرد، از انواع مختلفی از ساچمه ها استفاده می شود. ساچمه های بلبرینگ ها بسته به کاربردی که باید داشته باشند، در شکل ها و ابعاد مختلفی ساخته می شوند. به جرات می توان گفت که ساچمه های گرد (کروی شکل) پر استفاده ترین و محبوب ترین شکل ساچمه است؛ دلیل این امر سختی و قدرت بالای این ساچمه ها است که می تواند فشارهای زیادی را از هر جهت تحمل کند و به سختی تغییر شکل می دهد.
ساچمه های بلبرینگ سوزنی، پس از ساچمه های گرد محبوب ترین ساچمه بلبرینگ محسوب می شوند. ساچمه های سوزنی در صورتی که جنس خوب و با کیفیت داشته باشند و از فولادهای محکم و مرغوب ساخته شده باشند می توانند بهترین گزینه برای بلبرینگ هایی باشند که در اندازه های کوچک تولید می شوند.
ساچمه های مخروطی، بهترین شکل از ساچمه ها برای دستگاه هایی هستند که باید فشارها و نیروهای سنگینی را تحمل کنند. شکل این ساچمه ها و ابعاد آن ها طوری طراحی و تنظیم شده است تا بارهای سنگین بتوانند به طور مساوی میان همه آن ها تقسیم شوند؛ با تقسیم بارها به مقدار مساوی هیچ گونه عیب و مشکلی در دراز مدت برای بلبرینگ ها به وجود نمی آید. این ساچمه های مخروطی، علاوه بر بلبرینگ ها در رولبرینگ ها هم استفاده می شود .
ساچمه های استوانه ای می توانند فشارهای بیشتری را نسبت به ساچمه های گرد تحمل کنند؛ اما یکی از معایبی که این ساچمه ها دارند، نحوه جایگذاری و ماندگاری آن ها است. این ساچمه ها در بلبرینگ با فاصله بسیار کمی از یکدیگر جایگذاری می شوند. این موضوع باعث می شود تا آن ها در زمان خیلی کوتاهی فرسوده شوند.
